Станок для производства профлиста ТП45 входит в линейку электрогидравлических программируемых машин, необходимых для обеспечения строек и других хозяйственных нужд таки облицовочным строительным материалом, как стальной гофрированный лист с обычным или матовым покрытием полиэстера с полезной шириной 1010 мм.
Станок для производства профнастила ТП45 включает в свой состав прокатный стан с формующими клетями (функционируют по параллельной схеме) и сопутствующее оборудование, которое в начале линии подает ровную полосу металла в его операционную зону, а в конце отрезает готовый к применению лист. Валы клетей посажены на подшипники, характеризующиеся высокой стабильностью оси. Необходимую мощность и плавность действия отрезающей гильотине придает гидравлический цилиндр, получающий рабочее давление от внешней станции. Главный двигатель нуждается в питающей сети 380В.
Оборудование для производства профнастила ТП45 комплектуется программируемым логическим контроллером, в память которого можно вносить достаточное количество конкретных программ, и благодаря которому весь цикл реализуется в автоматическом режиме.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации

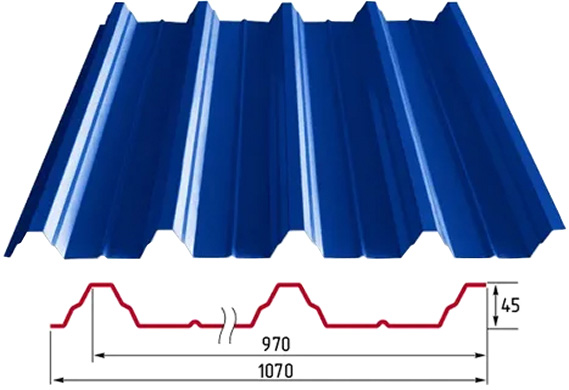

Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
Возможность дополнительного покрытия вальцов хромом и полировки
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на подшипники SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens.
Возможно укомплектовать механизмом для быстрой регулировки вальцов
Тестирование аналогичного оборудования на заводе-изготовителе
