Станок для производства профлиста H114 классифицируется, как стационарная габаритная электрогидравлическая металлообрабатывающая машина горизонтального типа непрерывно-поточной работы, которая комплектуется станцией программирования и другими высоконадежными узлами, и поэтому эффективно решает задачу выпуска очень качественного гофрированного несущего профилированного листа с полезной шириной 600 мм. Полученные листы повсеместно используются в процессе строительства для перекрытий, несъемной опалубки, ограждений, сборных конструкций и т.п.
Металлогибочная машина для изготовления профлиста Н114 в стандартной комплектации включает:
- разматыватель рулонного металла (толщина в пределах 0,3…0,6 мм) с максимальной грузоподъемностью до 5 т;
- поперечный режущий нож предварительного отсечения полотна;
- прокатный стан формующими клетями, функционирующими по параллельной схеме прокатки;
- вертикальный фигурный нож с одним гидравлическим цилиндром усиления;
- станция подачи гидравлического давления, снабженная стабильным в работе маслонасосом;
- программируемый логический контроллер.

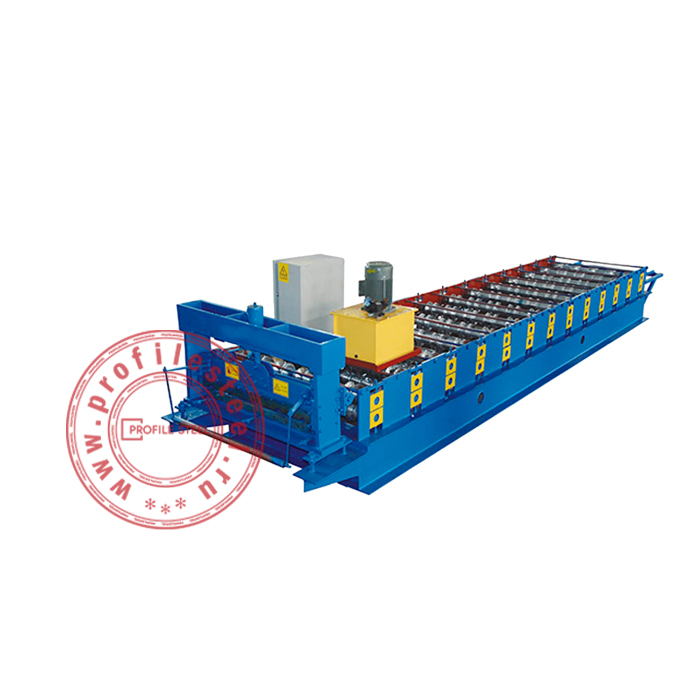

Фото оборудования в базовой комплектации
Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
