Линия для производства профнастила Н-90 предназначена для обработки полотен листовой стали, поступающей в профилегибочный стан в больших рулонах. Один конец рулона подается через входное направляющее устройство, которое обеспечивает оптимальное выравнивание материала при подходе к первой паре валков. Весь процесс происходит при комнатной температуре (холодная формовка), поэтому он менее энергоемкий по сравнению с горячими методами.
Профилегибочная линия для профнастила Н-90 реализует процесс металлообработки, имеющий множество преимуществ по сравнению с другими технологиями. Такая прокатка подходит для широкого спектра металлов (особенно твердых) и более тонких профилей, что позволяет сэкономить на материалах. Роликовая гибка превосходит другие обработки с точки зрения увеличения объемов выработки, отличаясь высокой производительностью, скоростью и эффективностью, а также возможностью гибкой резки по мерным размерам: длина профиля легко регулируется во время резки. С помощью роликовой формовки легко осуществляется производство более длинных деталей, при этом линию можно адаптировать для изменения длины практически без переоснастки. Профилирование также позволяет добиться лучшей однородности деталей и меньшего количества визуальных следов от прокатного инструмента, что означает более высокое качество отделки. Профили из прокатного металла не требуют старения для обеспечения стабильности, что значительно сокращает время производства.
Машина для холодной гибки профнастила Н-90 способна обрабатывать рулонный листовой металл со скоростью 12-16 м/мин. Модель спроектирована таким образом, что в ее конструкцию можно без осложнений интегрировать различные дополнительные операции для расширения функциональных возможностей оборудования.
Фото оборудования в базовой комплектации

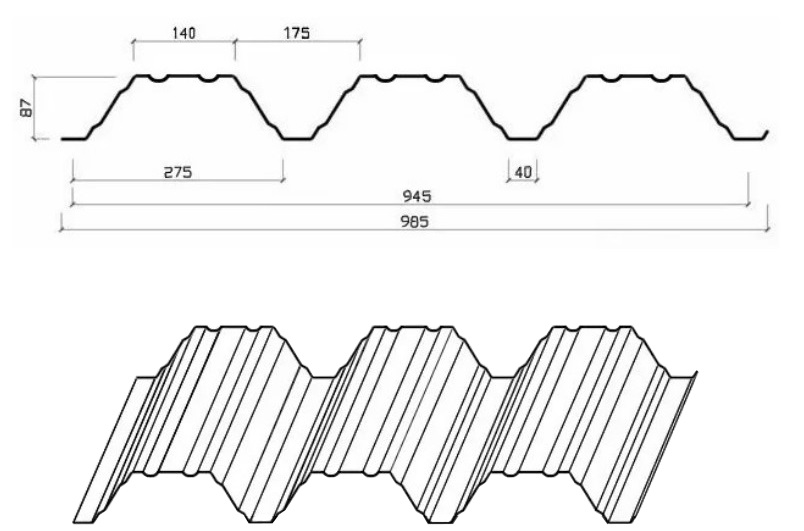

Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках профиля С10 базовой комплектации составляет 14 мм, толщина стенки станков в экспортном исполнении – 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, покрытых коррозионностойкой краской. Данная мера надежно предотвращает расстройку системы валов.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надежность, заменив стандартные подшипники на харбинские либо подшипники марки SKF. Стандартные электрические и электронные компоненты можно заменить на более качественные производства Тайвань. Электродвигатели можно заменить на агрегаты марки Siemens либо шанхайского производства.
Тестирование аналогичного оборудования на заводе-изготовителе
