Станок для производства профлиста ТП-20 разработан для получения на выходе из своего прокатного стана стенового профилированного листа с полезной шириной 1100 мм, который массово применяется, как на масштабных площадках строительства, так и для бытовых хозяйственных нужд (кровля с шагом обрешетки до 0,4 метров, павильоны, облицовка, каркасы, заборы и т.п.). В качестве исходного материала задействуются рулоны тонколистового оцинкованного проката марки 01 по ГОСТ Р 52246-2004 или же оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003 шириной 1250 мм.
Станок для производства профнастила ТП-20 надежен и безопасен в своей ежедневной эксплуатации. Роликовая оснастка валов клетей прокатного стана изготавливается из хромированной нержавеющей стали марки 45, которая характеризуется высокой стойкостью к длительным нагрузкам. Транспортно-приемный стол добавляется в поставку, как опция.
Оборудование для производства профнастила ТП-20 оснащается автоматизированной системой управления на платформе цифровых технологий, что позволяет программировать технологический цикл и выполнять все его операции в автоматическом режиме.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации

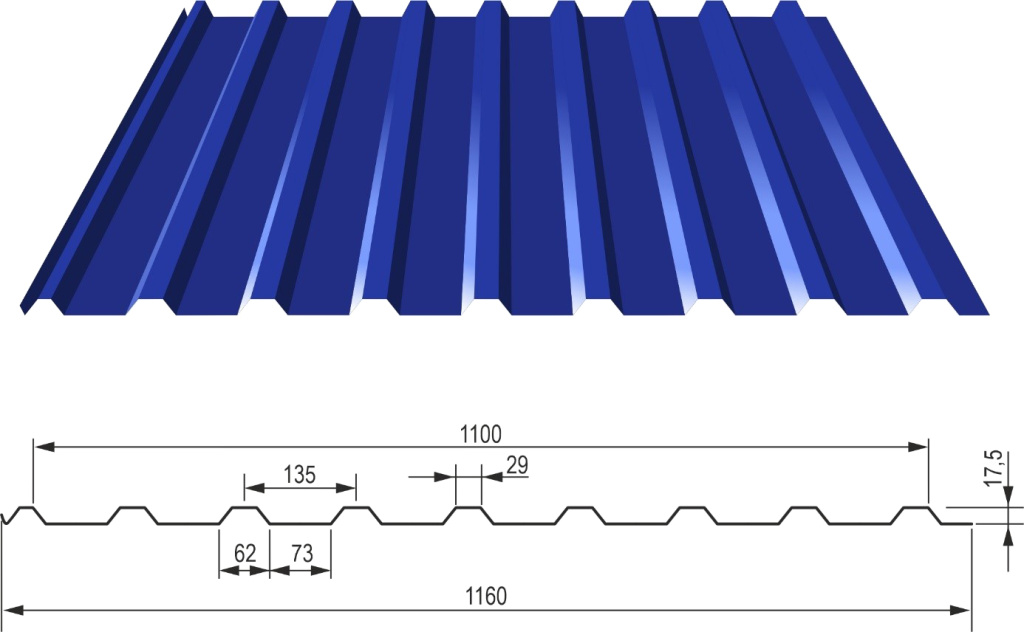

Чертеж профнастила
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тестирование аналогичного оборудования на заводе-изготовителе
