Линия для производства профлиста LN-60/90 — двухъярусный автоматизированный комплекс для профилирования рулонной стали методом холодной прокатки. Оборудование включает гидравлический разматыватель с тележкой, приемный стол, устройство предварительной резки, двухъярусный формовочный стан, гидравлическую летучую резку и систему управления ПЛК. Линия рассчитана на рулоны шириной до 1250 мм и массой до 10 т, а рабочая толщина материала составляет до 0,9 мм.
Линия LN-60/90 применяется на предприятиях по выпуску профнастила, где требуется производство двух типов профиля на одном комплекте оборудования. Верхний ярус оснащен 28 формовочными клетями, нижний — 30, используются валки из стали 45 с твердым хромированием и цельнометаллические валы диаметром 95 мм. Производительность холодной прокатки составляет 15–20 м/мин, а резка выполняется после формования без остановки движения материала.
Оборудование для производства профлиста LN-60/90 позволяет сократить количество отдельных станков, рационально использовать производственную площадь и автоматизировать выпуск готовых листов. ПЛК контролирует длину и количество резов, а двухъярусная компоновка повышает гибкость технологической линии и упрощает переход между выпускаемыми профилями.
Гидравлический разматыватель, с тележкой для рулонов
| Грузоподъемность | 10 000 кг | |
| Система расширения внутреннего диаметра рулона | Гидравлическая | |
| Расширительные кулачки | Тип | Двойные, с 2 диапазонами регулировки |
| Для кулачка №1 | 480-530 мм | |
| Для кулачка №2 |
580-630 мм |
|
| Максимальная ширина рулона | 1250 мм | |
| Макс. наружный диаметр рулона | 1500 мм | |
| Ход тележки вверх / вниз | 450 мм | |
| Ход тележки вперед / назад | 2000 мм | |
| Мощность привода вращения рулона | 5,5 кВт | |
| Мощность двигателя гидростанции | 5,5 кВт | |
Приёмный стол
| Тип | Неприводной рольганг |
Устройство предварительной резки
| Рабочая толщина материала | До 0,9 мм |
| Тип | Ручное |

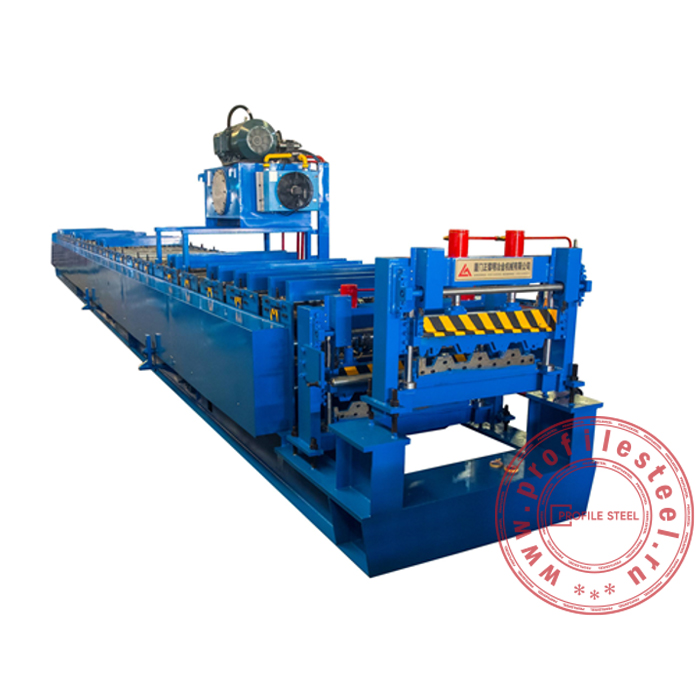

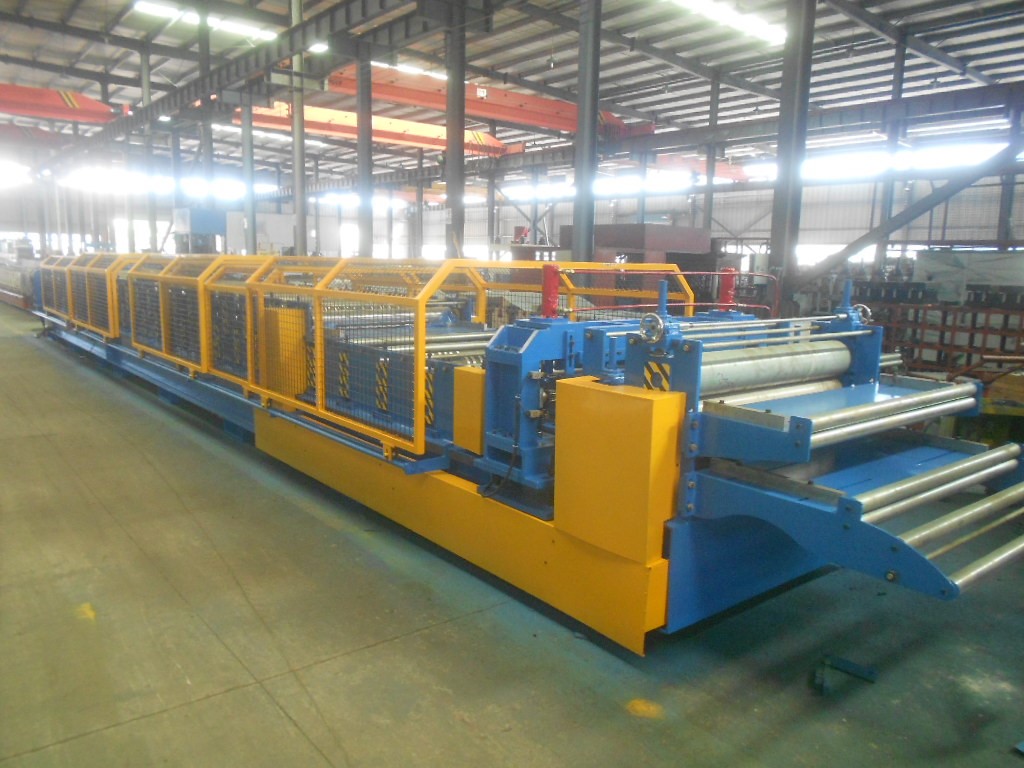

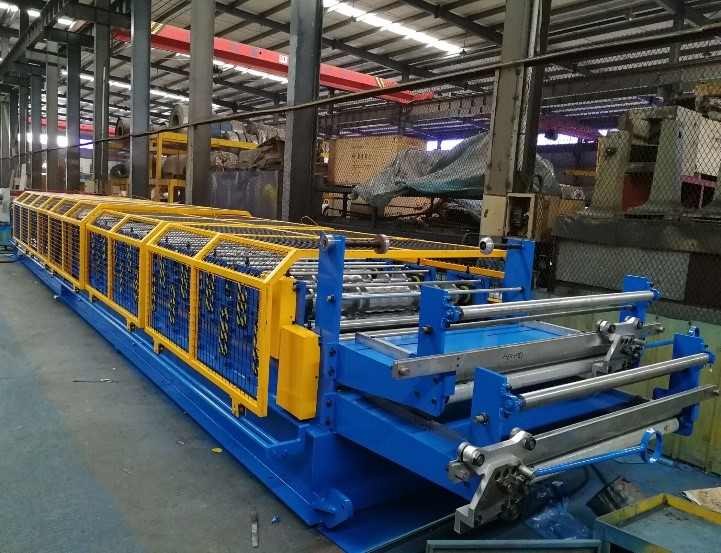

Двойной стан холодной прокатки
| Производительность | 15-20 м/мин |
| Привод | Зубчатые колеса / звездочки |
| Верхний ярус для профиля | 28 клетей для формовки |
| Нижний ярус для профиля | 30 клетей для формовки |
| Материал валков | Сталь 45, твердое хромирование |
| Диаметр валов | 95 мм, цельнометаллические |
| Защитное сетчатое ограждение | Полностью сетчатое, над формовочной машиной для предотвращения попадания рук внутрь, выдвижного типа |
| Основной двигатель | 22 кВт |
Двухъярусное гидравлическое устройство летучей резки
| Способ резки | Резка без остановки, пост-резка (после Формовки) |
| Материал режущего инструмента | Cr12MoV, термообработка |
| Перемещение режущей каретки | По гладким направляющим |
| Тип резки | Гидравлическая станция |
| Мощность серводвигателя | 11 кВт |
Система управления ПЛК
| Функция | Автоматический контроль количества и длины реза |
| Компоненты | ПЛК, сенсорный экран - Siemens, Преобразователь частоты - Schneider Энкодер - Omron |
| Допуск по длине реза | ≤±2 мм |
| Напряжение управления | 24 В |

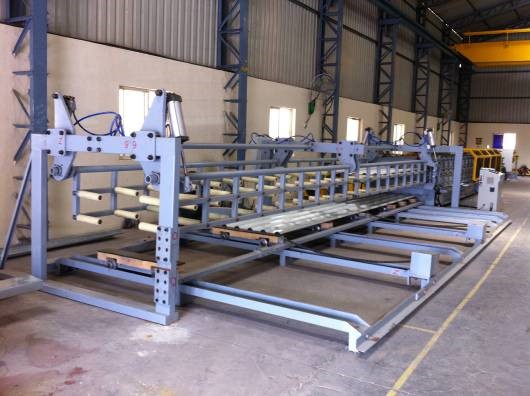

Штабелер
| Тип | Пневматический, двухуровневый |
| Штабелирование | Автоматическая укладка листов по 1 в стопу |
| Оснастка | Нижняя паллета |
| Длина | 12 м |
Фото оборудования
