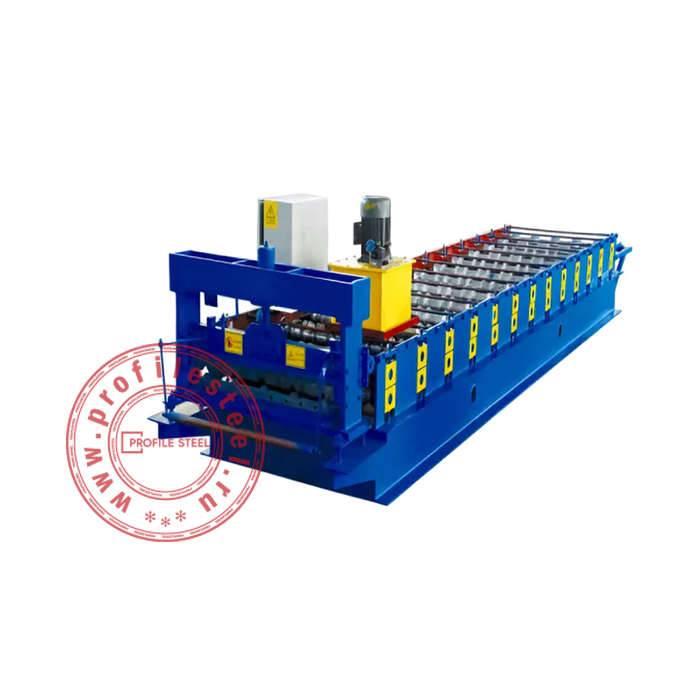

Станок для производства профлиста С18 спроектирован для автоматического выпуска стенового профилированного листа с полезной шириной 1150 мм из рулонов шириной 1250 мм. В качестве первичного материала задействуют тонколистовой оцинкованный прокат марок 01 и 220-350 по ГОСТ Р 52246-2004 или же оцинкованную сталь с полимерным покрытием по ГОСТ Р 52146-2003 с толщиной в пределах 0,3…0,6 мм. Модель управляется с помощью автоматической системы на платформе программируемого логического контроллера Delta, что позволяет привлекать к обслуживанию только двух работников.

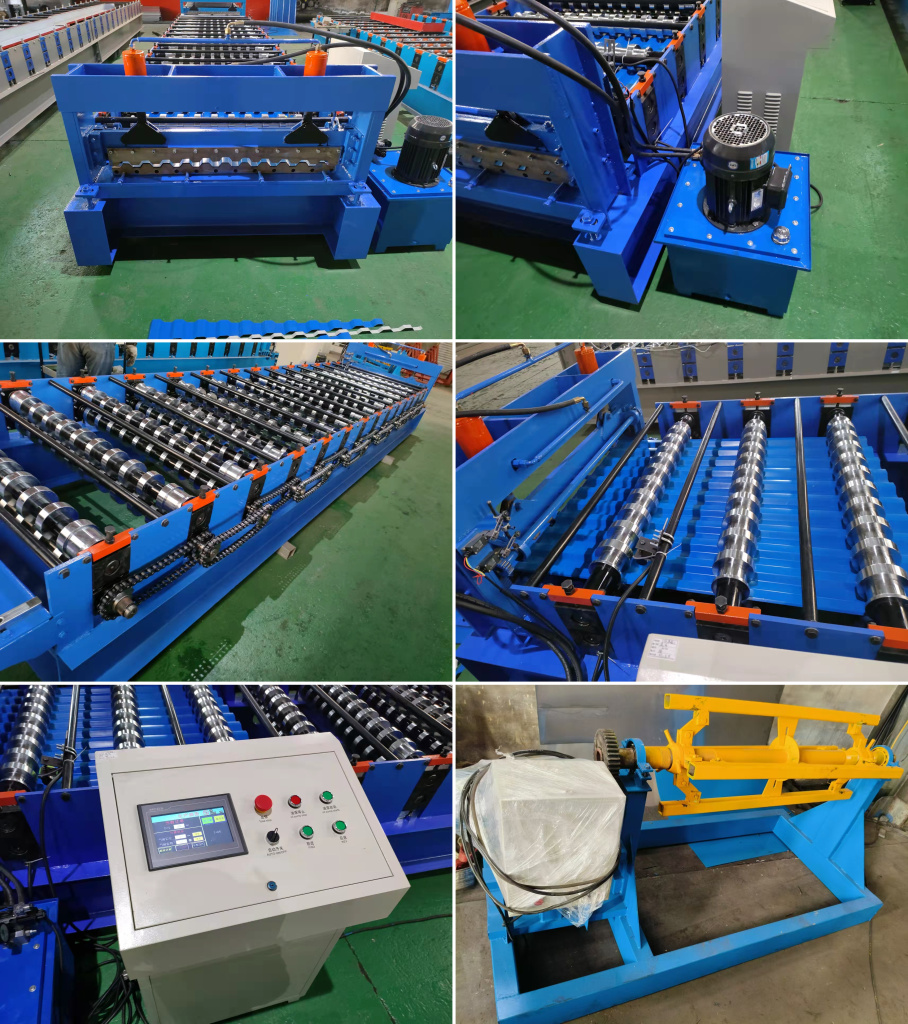

Металлогибочная машина для изготовления профнастила С18 обладает прокатным станом с 14-тью рабочими клетями, которые действуют по параллельной схеме. В комплект каждой клети входит рабочая пара валов с роликами, изготовленными из прочной хромированной стали марки 45. Геометрия роликов разная, поэтому полотно металла плавно, но с силой в 32 Мпа поэтапно продавливается, изменяя свою форму согласно линии гофрирования. Пройдя последнюю клеть полотно делится на листы заданной длины; это делается вертикальной гидравлической гильотиной с лезвием из закалённой стали Сr12, которое совей режущей частью повторяет контуры листа.
Чертеж профнастила C18
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
Возможность дополнительного покрытия вальцов хромом и полировки
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на подшипники SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens.
Возможно укомплектовать механизмом для быстрой регулировки вальцов
