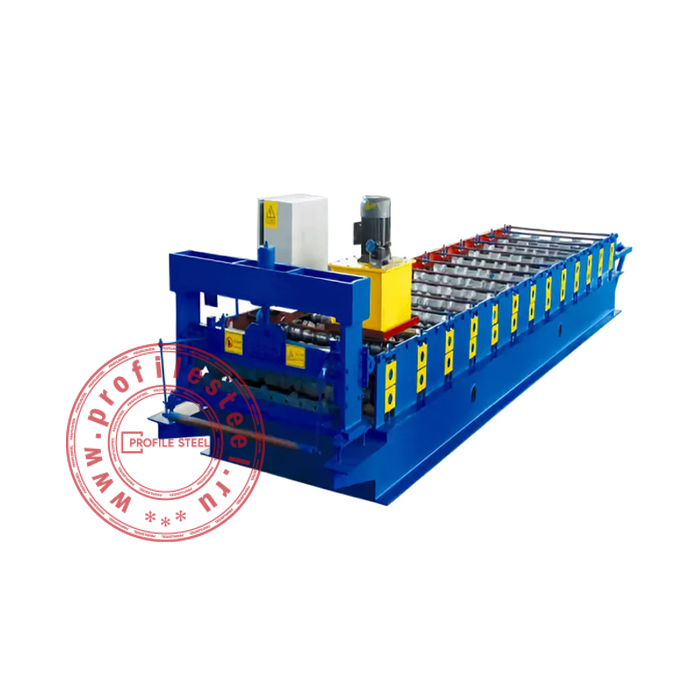

Станок для производства профлиста С21 – это программируемый электрогидравлический прокатный стан с сопутствующим оборудованием, предназначенный для серийного выпуска строительного материала (стеновой профилированный лист) из тонколистового оцинкованного проката марки 01 по ГОСТ Р 52246-2004 или оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003 шириной 1250 мм. Готовый лист имеет трапецеидальную геометрию с полезной шириной 1000 мм, его одинаковые по размерам и шагу ребра придают структуре отличную жёсткость.
Станок для производства профнастила С21 предназначен для высокоточного выпуска универсального стенового и кровельного профиля, широко применяется в изготовлении стеновых панелей, каркасных конструкций, кровельных систем, фасадных решений, ограждений и хозяйственных сооружений. Конструкция комплекса оптимизирована под формование трапециевидного профиля С21, что обеспечивает точную геометрию, высокую жесткость изделия и стабильное качество поверхности при работе на высоких скоростях. Прочный станинный блок, прецизионные формующие клети и надёжная система подачи рулонной стали гарантируют стабильную прокатку и длительную бесперебойную эксплуатацию.
Станок для производства профнастила С21 оснащен современной автоматизированной системой управления на базе программируемого логического контроллера с сенсорной панелью оператора. Интеллектуальная система обеспечивает гибкую настройку режимов формовки, автоматическую корректировку параметров под характеристики металла и постоянную стабильность технологического процесса. Удобный интерфейс позволяет оператору быстро изменять производственные программы, контролировать ключевые параметры и получать доступ к функциям диагностики. Минимизация производственных пауз, уменьшение отходов и высокая повторяемость прокатки обеспечивают эффективную и экономичную работу линии.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации
Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тестирование оборудования на заводе-изготовителе
