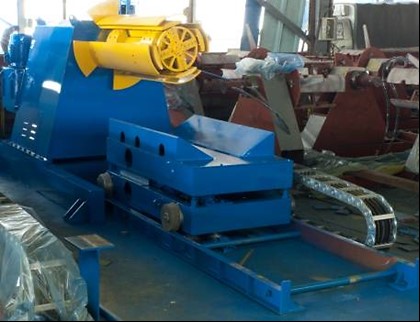

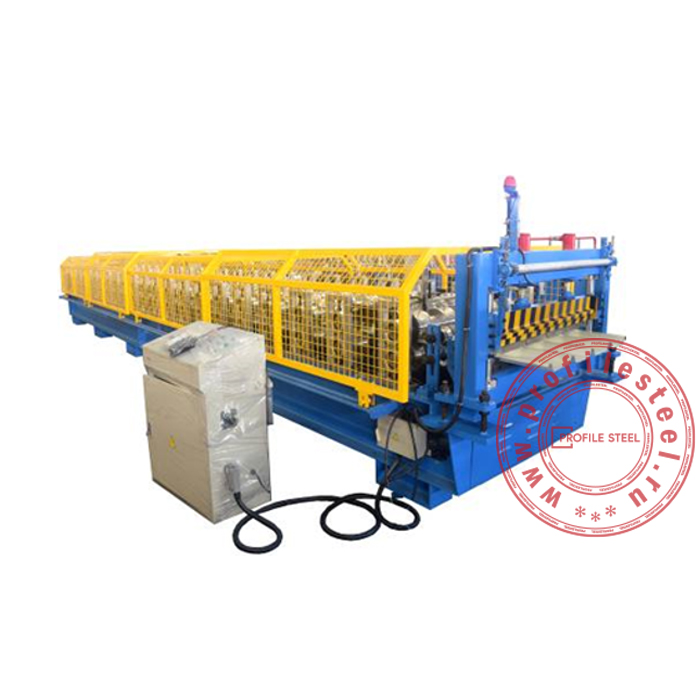

Линия для производства профлиста LN-21 — автоматизированный комплекс для профилирования рулонного металла методом холодной прокатки. Оборудование рассчитано на работу со сталью толщиной 0,45–0,7 мм и рулонами шириной 1250 мм. В состав комплекса входят гидравлический разматыватель, профилегибочный стан, устройство летучего реза и пневматический стол-штабелер. Формование выполняется на 24 клетях, максимальная скорость линии достигает 30 м/мин.
Линия LN-21 применяется на предприятиях по производству профнастила для строительных и ограждающих конструкций. Профилегибочный стан оснащён роликами из термообработанной стали Cr12 и валами диаметром 75 мм. Гидравлическая летучая резка выполняет отрезку после формования без остановки материала, а нож изготовлен из стали Cr12MoV. Полезная ширина готового профлиста составляет 1000 ±5 мм.
Оборудование для производства профлиста LN-21 позволяет автоматизировать операции от подачи рулона до укладки готовых листов. Пневматический штабелер формирует стопку после резки, а приводной разгрузочный конвейер упрощает вывод продукции. Такая компоновка снижает объем ручных операций, поддерживает повторяемость геометрии профиля и повышает эффективность линии по выпуску профнастила.

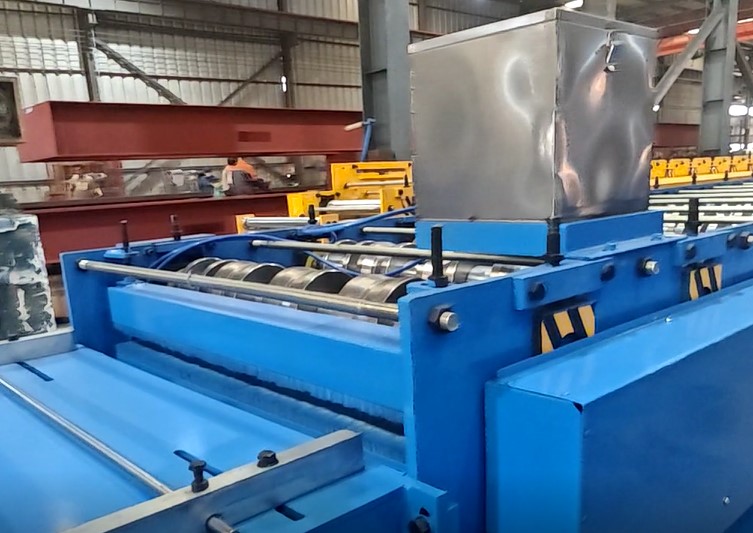

Профилегибочный стан| Максимальная скорость | 30 м/мин |
| Входная секция | С направляющими |
| Привод | Шестеренчатый / цепной, 24 формовочные клети |
| Ролики | Сталь Cr12, после термообработки |
| Диаметр валов | 75 мм, высокоточная механическая обработка |
| Защитное ограждение | Сетчатого типа, сдвижное (полное закрытие) |
| Главный двигатель | 15 кВт |
Гидравлическое устройство летучего реза
| Тип реза | Без остановки после формовки |
| Материал отрезного ножа | Сталь Cr12MoV, после термообработки |
| Привод каретки | 11 кВт |
| Привод ножа | 5,5 кВт |
Пневматический стол-штабелер
| Тип стола | Приводной разгрузочный конвейер |
| Максимальная длина штабелирования | 12 м |
| Функционал | Автоматическая укладка листов в стопку после отрезки |
| Оснащение | Нижний поддон, выдвигаемый с помощью электропривода |
| Поддерживающие опоры | Двигаются в вертикальном направлении, приводятся в действие пневмосистемой |
| Управление механизмами | Осуществляется пневматической системой |
| Подача воздуха (компрессор) | Обеспечивается силами покупателя |
