Информация об оборудовании
- Усиленная конструкция станины и валов — высокая точность и долговечность;
- Современная гидравлическая система и ЧПУ — простое управление и стабильный результат;
- Готовность к работе сразу после монтажа;
- Возможность установки автоматического пакетоукладчика или гидравлического разматывателя (7–15 т);
- Поддержка и сервис в России и ЕАЭС.
Входит в состав линии:
- Разматыватель с электроприводом, грузоподъёмностью 5 000 кг
- Формовочная машина с устройством предварительной резки и гидравлической гильотиной для резки готового профлиста в размер
- Гидравлическая станция
- Выносной пульт управления

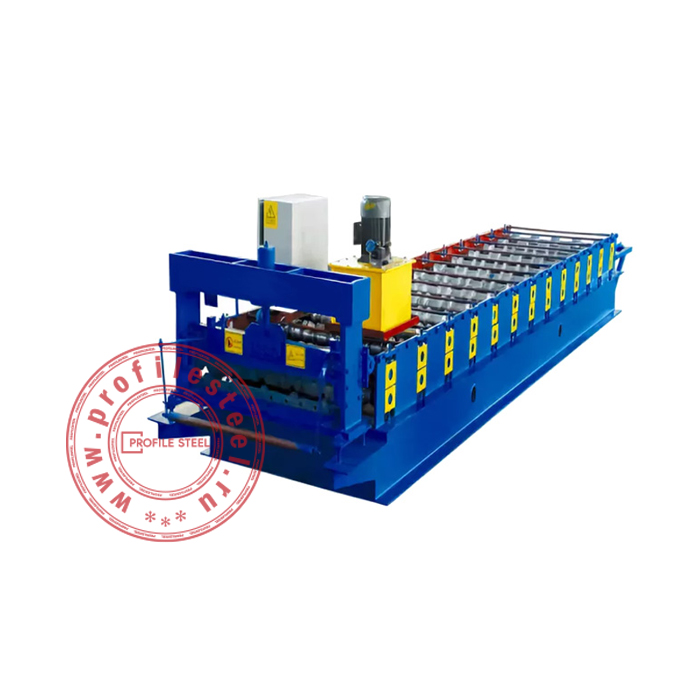

Станок для производства профлиста С10 – это оборудование, гарантирующее получение высококачественного стенового профилированного листа с полезной шириной 1110 мм по технологии холодной прокатки рулонного металла (тонколистовой оцинкованный прокат марок 01 и 220-350 по ГОСТ Р 52246-2004 или же оцинкованную сталь с полимерным покрытием по ГОСТ Р 52146-200).
Металлогибочная машина для изготовления профнастила С10 укомплектована интеллектуальной системой управления на базе программируемого логического контроллера Delta (цветной сенсорный экран – опция) и долговечным исполнительным оборудованием, в состав которого входят:
- двух-опорная станция разматывания рулона с грузоподъемностью до 5000 кг (вспомогательная технологическая тележка – опция);
- прокатный стан с 14-тью рабочими секциями, каждая из которых включает два вертикальных вала и разные по геометрии деформирующие ролики, изготовленные из нержавеющей хромированной стали марки 45;
- поперечный дисковый резак (смонтирован в начальной части стана);
- вертикальная гидравлическая отсекающая гильотина с лезвием из закалённой стали Сr12;
- обособленная станция обеспечения рабочего давления в пределах до 32 Мпа;
- приводной штабелер – опция.
Возможные дополнительные опции
- Автоматический пакетоукладчик 6 метров
- Автоматический пакетоукладчик 6 метров (С боковой выгрузкой)
- Автоматический пакетоукладчик 9 метров
- Автоматический пакетоукладчик 9 метров (С боковой выгрузкой)
- Автоматический пакетоукладчик 12 метров
- Автоматический пакетоукладчик 12 метров (С боковой выгрузкой)
- Приёмный стол (рольганг) 6 метров
- Гидравлический разматыватель ГП 7/10/15 т.

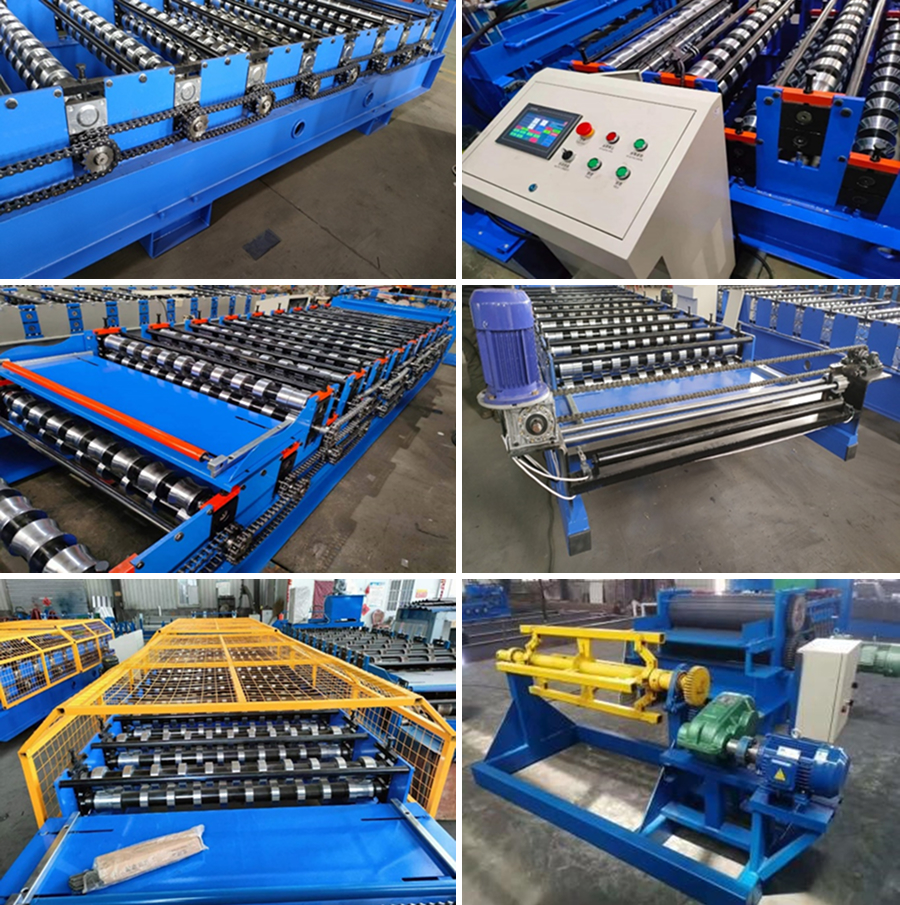

Фото оборудования в экспортной комплектации
Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
