Станок для производства профлиста НС-15 со скоростью 6-8 м/мин выпускает такой универсальный вид строительного облицовочного материала, как гофрированный лист с полезной шириной 1150 мм. В качестве первичного материала на станцию разматывания устанавливаются рулоны металла (тонколистового оцинкованного проката марок 01 и 220-350 по ГОСТ Р 52246-2004 или же оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003) шириной 1250 мм и толщиной в пределах 0,3-0,6 мм.
Металлогибочная машина для изготовления профлиста НС-15 благодаря высокой степени автоматизации цикла и надежности исполнительного оборудования обслуживается всего двумя операторами. Технология основана на воздействии роликов рабочих клетей с силой в 32 МПа на ровное полотно, которое вследствие такого холодного поэтапного продавливания технологически деформируется в заданную геометрию профиля. Валы клетей приводятся во вращение мощным электромотором с усиливающим редуктором через прочные цепные соединения. Кроме прочего в PLC Delta вводится и длина отреза, согласно которому вертикальная гильотина делит полотно на уже готовые к применению листы.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т

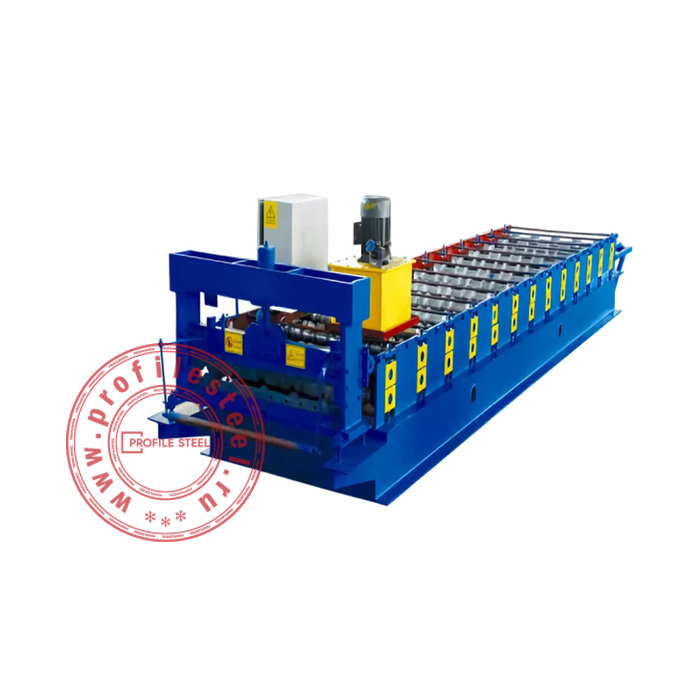

Фото оборудования в экспортной комплектации

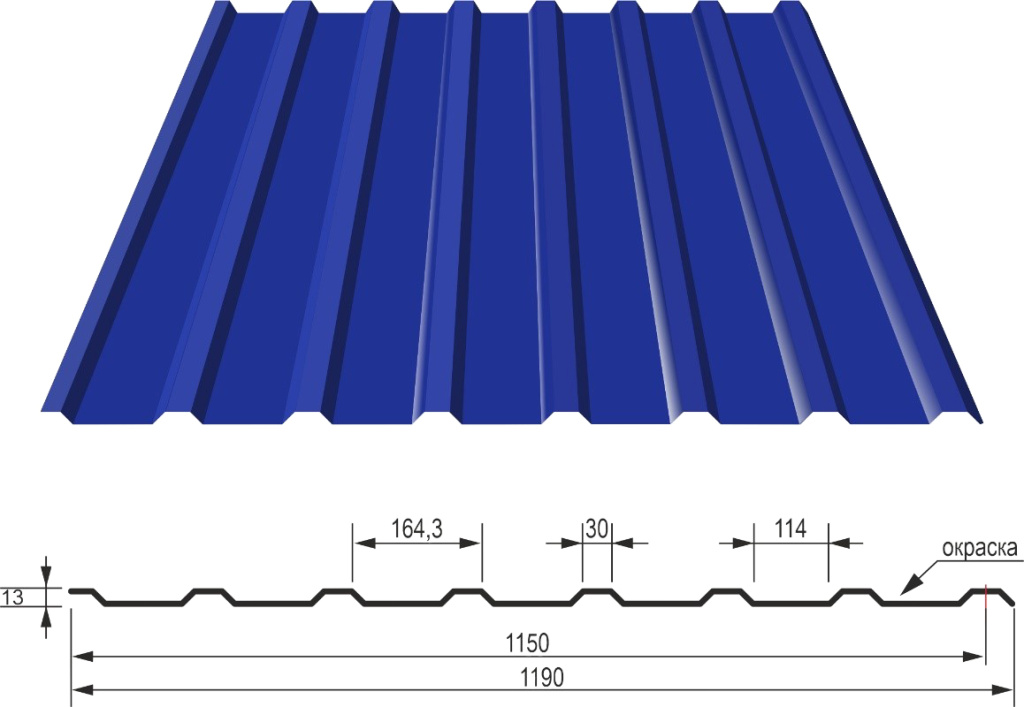

Чертеж профнастила
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
