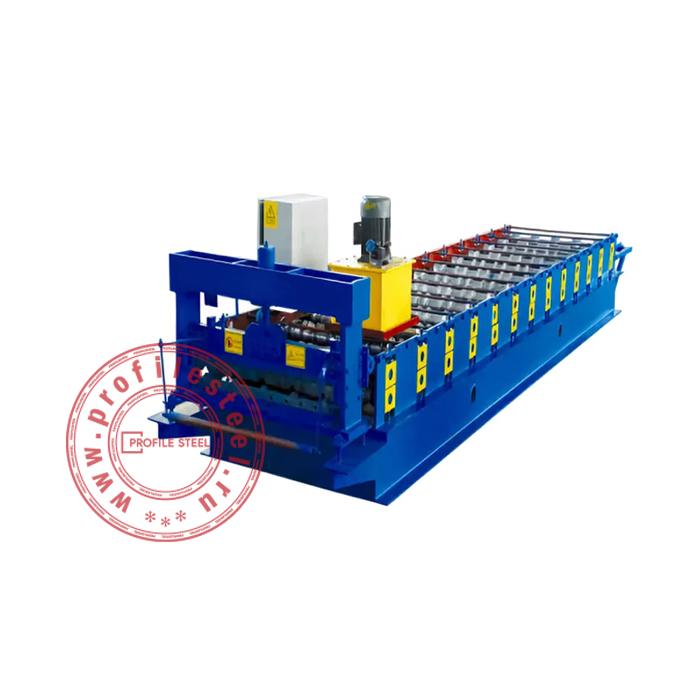

Линия для производства профнастила С8+С21 объединяет выпуск двух популярных стеновых профилей — экономичного С8 и более жесткого С21. Такое решение позволяет производителю гибко адаптироваться под различные задачи: от изготовления легких облицовочных панелей до выпуска стеновых и фасадных элементов повышенной прочности. Конструкция комплекса с общим разматывателем и раздельными формующими клетями для каждого профиля обеспечивает оперативное переключение между С8 и С21 без переналадки оборудования. Это гарантирует точную геометрию профиля, стабильное качество продукции и высокую производительность даже при длительной работе на повышенных скоростях.
Линия для производства профлиста С8+С21 оснащена современной системой управления на базе ПЛК с сенсорной панелью оператора. Интеллектуальная система обеспечивает мгновенный выбор программ прокатки, автоматически регулирует параметры формовки под конкретный профиль и стабилизирует технологический процесс. Быстрое переключение между режимами снижает производственные паузы, уменьшает расход металла и повышает общую эффективность оборудования. Функции встроенной диагностики и контроля параметров делают эксплуатацию простой и надежной, обеспечивая стабильное качество готового продукта.
Линия холодной формовки профнастила С8+С21 предоставляет производителю значительное конкурентное преимущество за счет сочетания двух востребованных стеновых профилей. Профиль С8 применяется в облицовочных панелях, ограждениях, хозблоках, фасадах и малых архитектурных формах. Профиль С21 востребован в строительстве стеновых панелей, навесов, фасадных систем, каркасных конструкций и ограждающих элементов с повышенными требованиями к жесткости. Потенциал линии может быть расширен установкой дополнительных опций — систем автоматической резки, укладки, пакетирования, что позволяет адаптировать комплекс под конкретные задачи и существенно повысить его рентабельность.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т

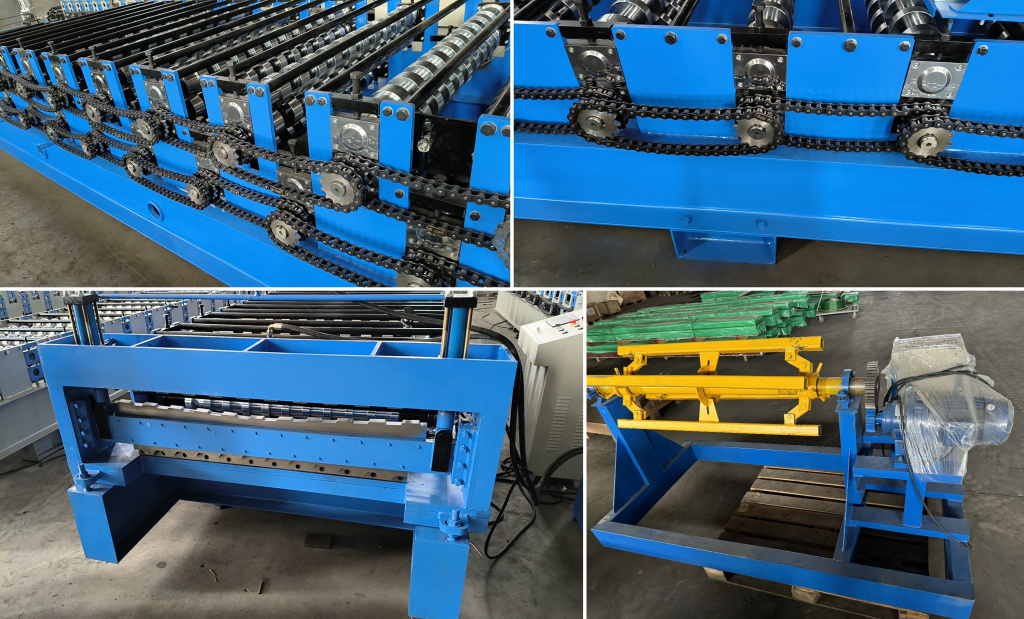

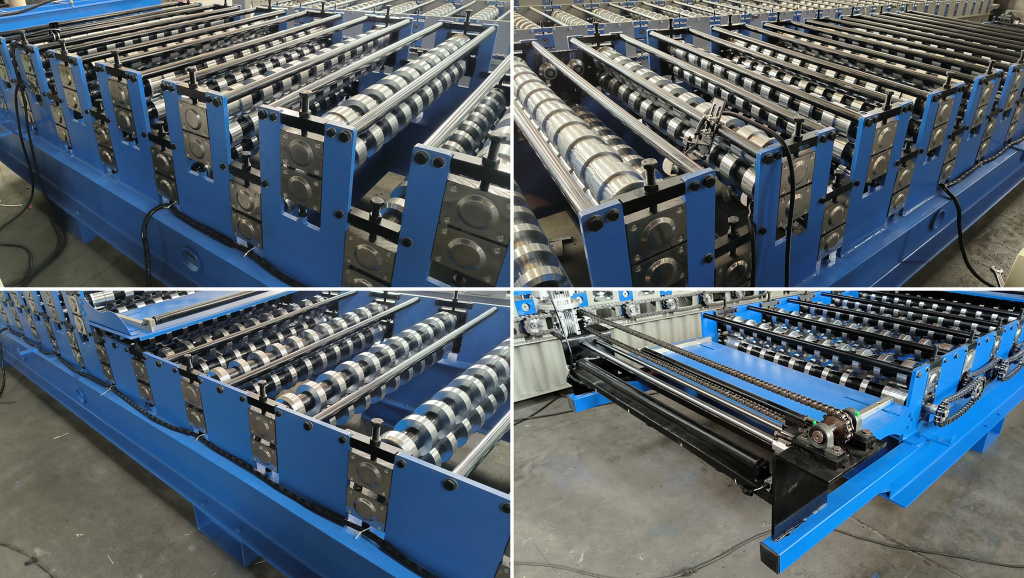

Фото оборудования в экспортной комплектации
Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тестирование оборудования на заводе-изготовителе
