Линия для производства профнастила Н-144 производит высокопрочный несущий профиль для ответственных строительных конструкций и промышленных объектов. С помощью усовершенствованного процесса холодного профилирования из толстолистового металла создаются усиленные металлические листы профнастила с повышенной несущей способностью. Специально рассчитанная последовательность мощных прокатных клетей постепенно формирует высокий трапециевидный профиль, обеспечивающий исключительную жесткость и устойчивость к нагрузкам.
Линия для производства профнастила Н-144 оснащена усиленной системой управления на базе промышленного программируемого контроллера (ПЛК) с сенсорной панелью управления, что обеспечивает точный контроль параметров прокатки даже при работе с толстым металлом. Это позволяет минимизировать отклонения в геометрии профиля, снижает риск деформации материала и гарантирует стабильно высокое качество готовой продукции при максимальной производительности.
Линия для холодной формовки профнастила Н-144 предлагает производителям расширенные возможности для работы с конструкционными материалами. Оборудование открывает возможности к производству профлиста для монтажа несъемной опалубки, создания несущих перекрытий и кровельных систем большой протяженности.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации

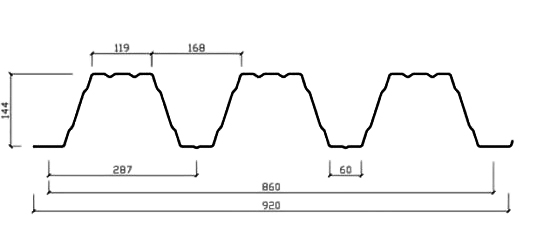

Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Наше видео о выборе данных станков
