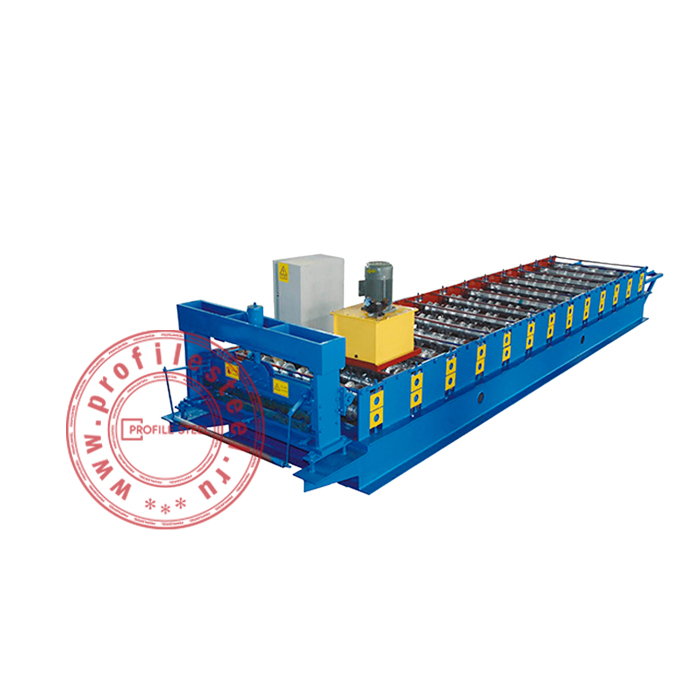

Линия для производства профнастила НС-135 – это автоматизированный станок для профнастила, предназначенный для выпуска высококачественного строительного профиля и кровельного профлиста. Для многих строительных компаний и их подрядчиков такое прокатное металлогибочное оборудование вместе с соответствующим программным обеспечением открывает возможности для профилирования/создания высококачественных кровельных секций.
Линия для формовки профнастила НС-135 базируется на технологии, представляющей собой непрерывный процесс профилирования, в ходе которого желаемое изделие формируется из плоской полосы металла путем пропускания ее через ряд соответствующих пар контурных валков, расположенных в определенной последовательности. При профилировании металл постепенно принимает нужную форму. Каждый валок выполняет определенную операцию формовки, постепенно видоизменяя конечный профиль без изменения толщины металла, за исключением небольшого утончения на радиусе изгиба. Профнастил имеет однородное поперечное сечение, поэтому метод прокатки отлично подходит для его массового производства.
Линия для гибки профнастила НС-135 в базовом варианте оснащается электроавтоматикой с начальным багажом функций, позволяющим задавать скорость прокатки, длину и количество заготовок для резки. По запросу система может быть улучшена путем установки современного программируемого логического контроллера, операционного блока с цветным сенсорным экраном программирования, цифровой трехцветной лампой для сигнализации и др.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации
Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации составляет 14 мм, толщина стенки станков в экспортном исполнении – 20 мм.
Для экспортной комплектации валы изготавливаются цельными из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, покрытых коррозионностойкой краской. Данная мера надежно предотвращает расстройку системы валов.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надежность, заменив стандартные подшипники на харбинские либо подшипники марки SKF. Стандартные электрические и электронные компоненты можно заменить на более качественные производства Тайвань. Электродвигатели можно заменить на агрегаты марки Siemens либо шанхайского производства.
