Линия для производства профнастила НС60+МП20 представляет собой многофункциональный формовочный комплекс, объединяющий выпуск двух разных по назначению профилей — несущего НС60 и универсального стенового-кровельного МП20. Такая конструкция обеспечивает производителям максимальную гибкость и позволяет работать сразу в двух сегментах рынка: производстве несущих элементов перекрытий, настилов и опалубки, а также выпуске востребованных стеновых и кровельных панелей. Общий разматыватель и раздельные формующие клети каждого яруса обеспечивают быстрый переход между профилями без переналадки, точное соблюдение геометрии и высокое качество продукции на всех режимах работы.
Линия для производства профлиста НС60+МП20 оснащена современной системой управления на базе программируемого логического контроллера с сенсорной панелью оператора. Интеллектуальная система управления позволяет мгновенно выбирать нужный профиль, регулирует параметры формовки и автоматически контролирует стабильность технологического процесса. Быстрая смена программ сокращает производственные паузы, снижает потери материала и обеспечивает эффективное использование металла при разнообразных производственных задачах. Встроенные средства диагностики и контроля параметров повышают надежность оборудования и упрощают эксплуатацию.
Линия холодной формовки профнастила НС60+МП20 предоставляет предприятиям стратегическое преимущество благодаря расширенному функционалу и востребованности обоих типов профиля. Потенциал линии может быть значительно расширен за счет интеграции дополнительных опций — систем автоматической резки, укладки, пакетирования и модулей оптимизации смены инструмента, что делает оборудование максимально адаптивным под конкретные требования производства.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т

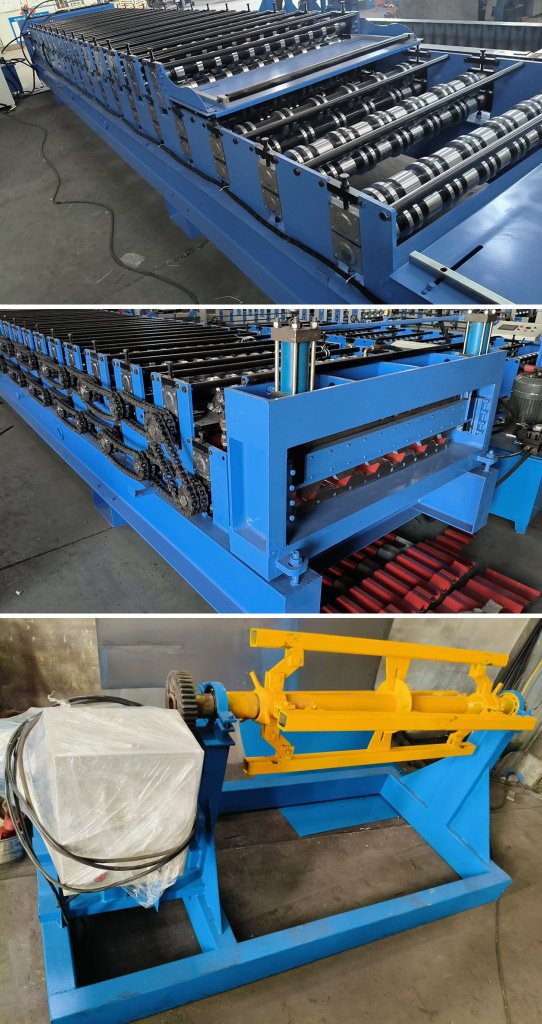

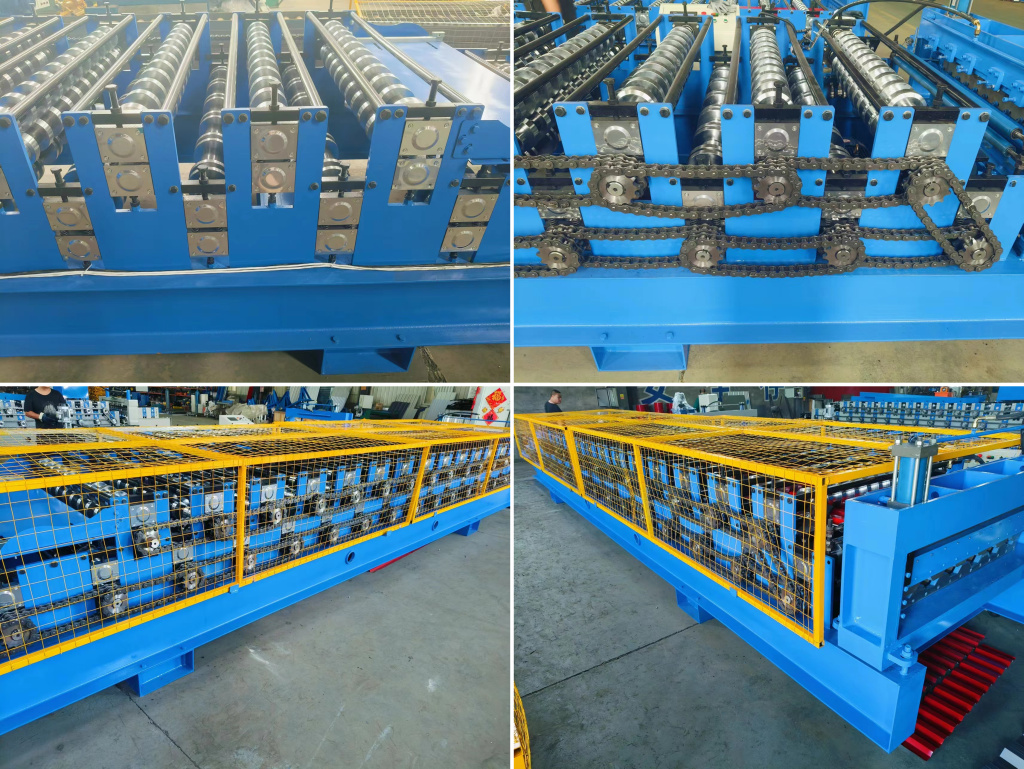

Фото оборудования в экспортной комплектации
Чертеж профнастила
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. К примеру, толщина стенки в станках профиля С10 базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тестирование аналогичного оборудования на заводе-изготовителе
