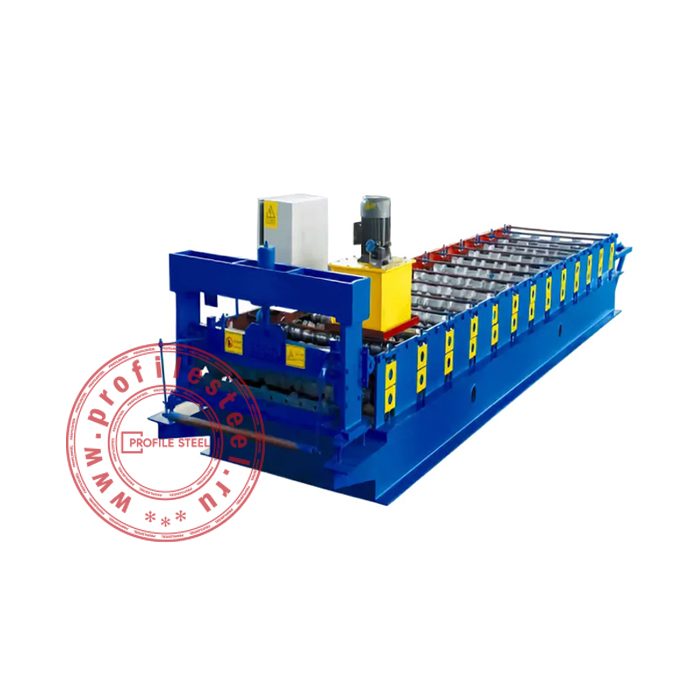

Станок для производства профлиста C20 (МП-20)



Станок для изготовления профнастила С20 (МП-20)
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

Станок для производства профлиста С20 (МП-20) разработан для получения на выходе из своего прокатного стана стенового профилированного листа с полезной шириной 1100 мм, который массово применяется, как на масштабных площадках строительства, так и для бытовых хозяйственных нужд (кровля с шагом обрешетки до 0,4 метров, павильоны, облицовка, каркасы, заборы и т.п.). В качестве исходного материала задействуются рулоны тонколистового оцинкованного проката марки 01 по ГОСТ Р 52246-2004 или же оцинкованной стали с полимерным покрытием по ГОСТ Р 52146-2003 шириной 1250 мм (ошибка – 5 мм).

Станок для производства профнастила С20 (МП-20) надежен и безопасен в своей ежедневной эксплуатации. Роликовая оснастка валов клетей прокатного стана изготавливается из хромированной нержавеющей стали марки 45, которая характеризуется высокой стойкостью к длительным нагрузкам. Транспортно-приемный стол добавляется в поставку, как опция.

Оборудование для производства профнастила С20 (МП-20) оснащается автоматизированной системой управления на платформе цифровых технологий, что позволяет программировать технологический цикл и выполнять все его операции в автоматическом режиме.

Чертеж профнастила С20

Чертеж профнастила С20

Различия базовой и экспортной комплектации станков

Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.

Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.

При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.

На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.

Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.

Возможность дополнительного покрытия вальцов хромом и полировки

При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на подшипники SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens.

Возможно укомплектовать механизмом для быстрой регулировки вальцов

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Тип производимого профиля C20 / МП20
Толщина обрабатываемой стали (мм) 0,3-0,6
Система управления PLC Delta, энкодер 600
Грузоподъемность разматывателя (кг) 5000
Материал ножа Сталь Сr12 закалённая
Язык интерфейса Английский, Китайский
Давление валов (МПа) 32
Количество производимых профилей Один
Диаметр валов (мм) 70
Материал валов сталь 45 хромированная
Производительность(м/мин) 6-8
Количество клетей (штук) 14
Общая мощность (кВт) 7
Габаритные размеры (мм) 8000*1500*1300
Вес (т) 5
