Станок для производства профлиста МП-20R предназначен для трансформации плоских металлических листов в профилированные панели, широко применяемые в строительстве для кровельных и стеновых покрытий.
Оборудование представляет собой сложную механическую систему, включающую в себя разматыватель рулонов металла, который обеспечивает подачу материала, прокатную секцию, где происходит формирование профиля, и режущий механизм, выполняющий обрезку листа до необходимой длины. Принцип работы основан на последовательной деформации металлического листа, который проходит через ряд прокатных валков, изменяющих его форму для создания гофрированного профиля, характерного для профнастила.
Комплектация станка для производства профнастила МП-20R включает в себя системы автоматического управления и контроля, которые обеспечивают высокую точность и скорость производственного процесса. Станок оборудован передовыми системами безопасности, включая защитные кожухи и аварийные выключатели, которые минимизируют риск возникновения аварийных ситуаций и обеспечивают безопасность операторов.
Эргономичный дизайн и компактные размеры облегчают установку и эксплуатацию станка МП-20R в производственных условиях с ограниченным пространством. Высокая надежность оборудования достигается использованием качественных материалов и передовых технологий обработки, которые придают элементам конструкции износостойкость и долговечность. Профлист, произведенный с помощью МП-20, отличается высокой прочностью, устойчивостью к нагрузкам и эстетичным внешним видом.
Комплектация линии
- Разматыватель рулона — обеспечивает стабильную подачу металла на формовочную секцию.
- Формовочная машина с узлом предварительной резки (электропривод) — формирует профиль
- Гидравлические гильотинные ножницы — гарантируют ровный и аккуратный край каждого листа.
- Гидравлическая насосная станция — надёжный источник давления для всех исполнительных механизмов.
- Промышленный пульт управления — удобное управление всеми узлами линии, настройка параметров и контроль работы оборудования.
Опции автоматизации
- Автоматический пакетировщик 6 м, 9 м, 12 м
- Автоматический пакетировщик 6 м, 9 м, 12 м (с боковой выгрузкой)
Опции разматывателей
- Двухопорный разматыватель 5 т
- Консольный разматыватель с грузоподъемной тележкой 7/10/15 т
Фото оборудования в экспортной комплектации

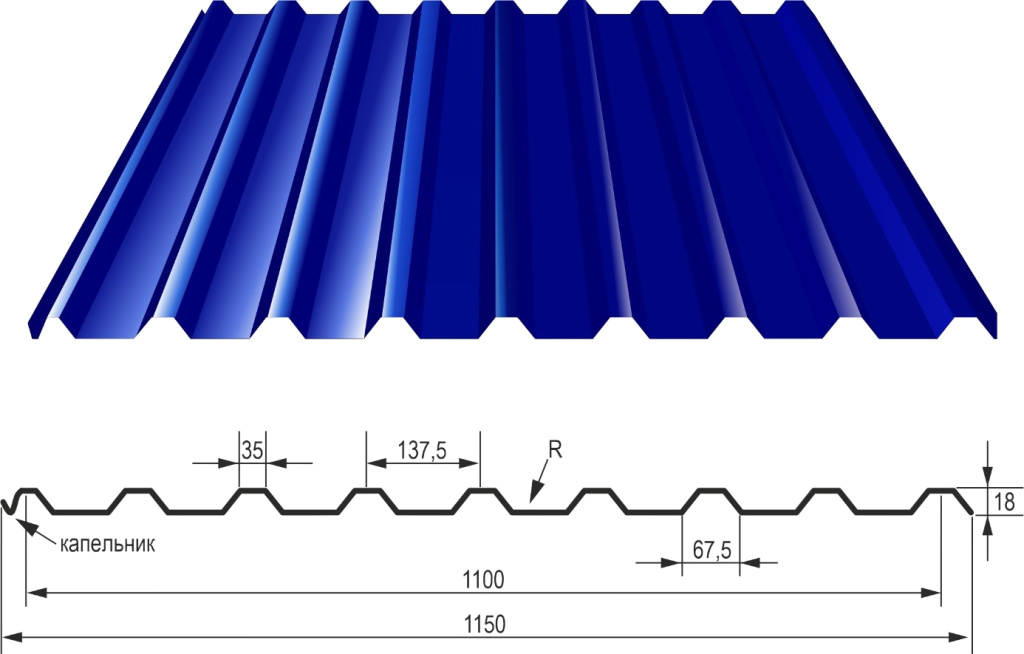

Чертеж профнастила
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на Харбинские, либо подшипники марки SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens, либо Шанхайского производства.
Тестирование аналогичного оборудования на заводе-изготовителе
