Линия поперечной резки алюминия SZ2.5-1600

Узнать стоимость Задать вопрос

Гарантия 1 год
Доставка по всей территории РФ и ТС
Официальный дилер завода

Грузоподъемная тележка

Диаметр загружаемого рулона стали	500 – 600 мм
Вес загружаемого рулона	≤ 5 000 кг
Мощность двигателя	15,0 кВт

Шестивалковая правильная машина

Материал рамы	Сталь Q235
Материал рабочих роликов	Сталь GCr15
Твёрдость поверхности рабочих роликов	55 – 60 HRC
Материал опорных роликов	Сталь 42Cr
Твёрдость поверхности опорных роликов	52 – 56 HRC
Мощность	90,0 кВт

Шестивалковая правильная машина

Диаметр ходового винта	80 мм
Длина линейных направляющих	2 500 мм
Мощность серводвигателя	15,0 кВт

Гидравлическая подъемная рабочая платформа

Регулировка длины		1 000 – 3 000 мм
Максимальная длина разгрузки		3 000 мм
Регулировка ширины	Минимум	500 мм
	Максимум	1 600 мм

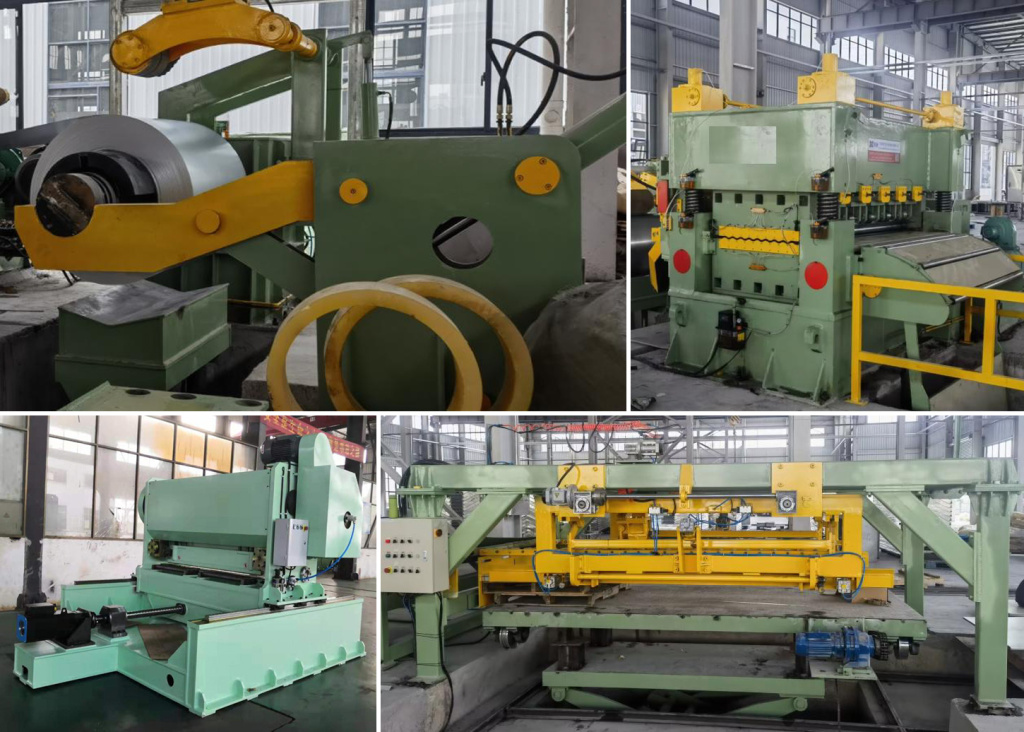

Фото оборудования

Линия поперечной резки алюминия SZ2.5-1600

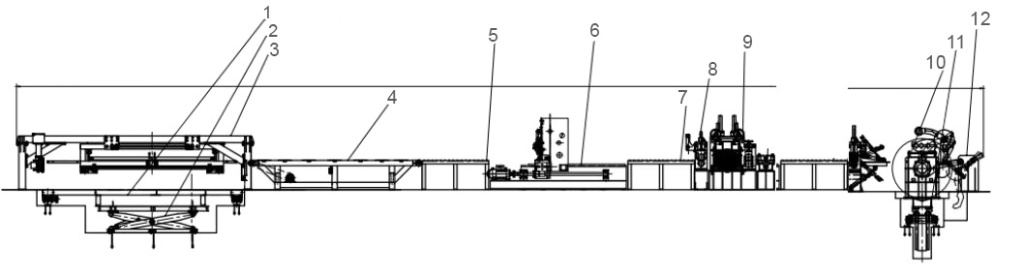

Схема оборудования

1. Листоподающая тележка

2. Устройство подъема стола по оси X

3. Пневматическое грузоподъёмное устройство

4. Конвейерный стол

5. Роликовый стол

6. Устройство поперечной резки

7. Роликовый стол

8. Устройство ламинирования пленкой

9. Правильное устройство 6H

10. Гидравлический разматыватель

11. Грузоподъёмная тележка

12. Поддерживающее устройство

Узнать стоимость

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Толщина обрабатываемой стали (мм)	0,5-2,5
Напряжение (В)	380
Система управления	PLC
Частота (Гц)	50
Внешний диаметр рулона (мм)	1600
Внутренний диаметр рулона (мм)	500-600
Ширина рулона (мм)	500-1600
Давление в гидравлической системе (МПа)	6,3-1,6
Предел текучести обрабатываемой стали (МПа)	≤260
Вес обрабатываемого рулона (кг)	≤5000
Обрабатываемый материал	Алюминиевый сплав AMg2N2 (5052)
Прочность обрабатываемого материала (МПа)	≤450
Производительность (рез/мин)	≤15 (при длине 1-2 м); ≤8-10 (при длине 3 м)
Необходимое исходное давление пневмосистемы (МПа)	0,5-0,8
Расход сжатого воздуха пневматической системы (м³/мин)	1
Диаметр выпрямляющего ролика (мм)	65
Межосевое расстояние выпрямляющих роликов (мм)	70
Количество выпрямляющих роликов (шт.)	19
Материал выпрямляющих роликов	Сталь GCr15
Материал ножей устройства поперечной резки	Сталь LD
Диапазон длины резки (мм)	1000-3000
Линейная производительность (м/мин)	≤40
Точность по длине (мм)	±0,5 (при L=2 м)
Точность по диагонали (мм)	±1 (при L=2 м)
Точность выпрямления (мм)	≤1
Габаритные размеры (мм)	26 000 х 9000
Общий вес (кг)	40 000
