Характеристики загрузочной тележки
| Грузоподъёмность | 25 000 кг |
| Рабочее давление подъемного цилиндра | 16 МПа |
Характеристики разматывателя рулонной стали
| Грузоподъёмность | 25 000 кг |
| Расширение и сужение оправки | 50 мм (ф465 - ф515 мм) |
| Рабочее давление цилиндра | 16 МПа |
| Мощность главного двигателя | 4 кВт |
Характеристики механизма подачи материала
| Рабочее давление цилиндра | 16 МПа |
| Мощность двигателя прижимного ролика | 1,5 кВт |
Характеристики устройства выпрямления металла
| Количество прижимных валов | 2 шт |
| Диаметр прижимного вала | 180 мм |
| Количество выравнивающих валов | 5 шт |
| Диаметр правильного вала | 130 мм |
| Шаг выравнивающих валов | 135 мм |
| Рабочая ширина выравнивающих валов | 1 250 мм |
| Материал выравнивающих валов | 40Cr |
| Твердость выравнивающих валов | HRC50-54 (обработка отпуском и закалкой) |
| Мощность приводного двигателя | 15,0 кВт |
Характеристики устройства продольной резки
| Ширина обрабатываемого материала | ≤1 250 мм |
| Диаметр ножевого вала | 210 мм |
| Материал ножевого вала | 40Cr |
| Внешний диаметр дисковых ножей | 310 мм |
| Мощность двигателя | 55,0 кВт |
Характеристики устройства для сбора кромки
| Ширина намотки кромки | 5 – 15 мм |
| Мощность двигателя намотки кромки | 3,0 кВт |
Характеристики наматывателя рулонной стали
| Грузоподъемность | 25 000 кг |
| Диапазон расширения и сжатия отправки | 580 - 610 мм |
| Максимальный наружный диаметр намотки | 2 000 мм |
Характеристики разгрузочной тележки
| Грузоподъемность | 25 000 кг |
| Рабочее давление подъемного цилиндра | 16 МПа |
Характеристики гидравлической системы
| Номинальное давление | 16 МПа |
| Рабочее давление | 16 МПа |
| Мощность двигателя | 15 кВт |
Характеристики пневматической и смазочной системы
| Расход воздуха | 800 л/мин |
| Необходимое давление в пневмосистеме | 0,8 МПа |

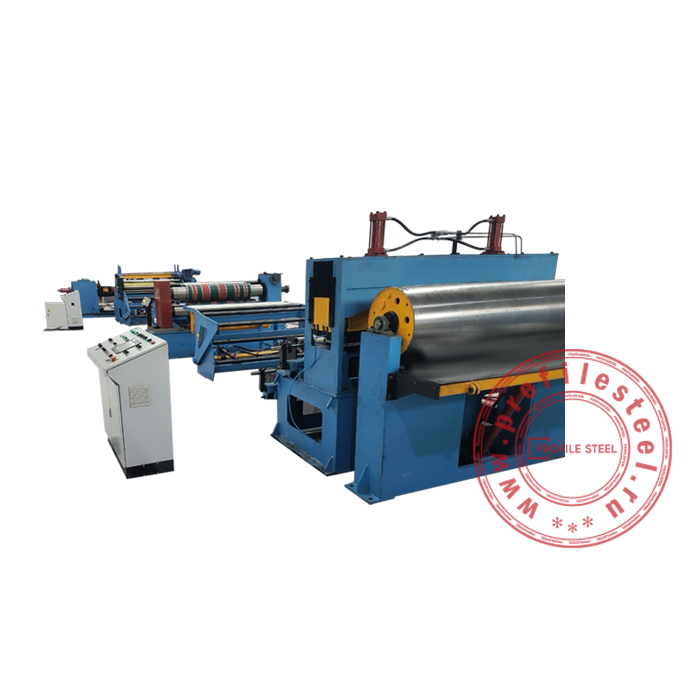

Фото оборудования
