Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T



Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

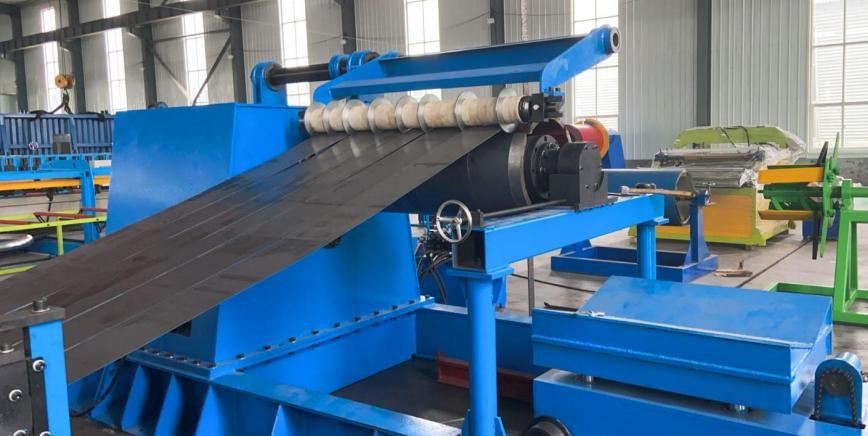

Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T – это автоматизированный многофункциональный комплекс для раскроя металла на листовые заготовки или штрипсы заданных размеров. Обеспечивает поэтапную металлообработку путем выпрямления, продольной и поперечной резки рулонного материала с последующей укладкой или намоткой в более узкие рулоны. Полученные изделия используются для переработки в строительстве, машиностроении и других отраслях.

Оборудование для раскроя рулонной стали VRSN-0.8-15T включает гидравлический разматыватель в комплекте с грузоподъемной тележкой для безопасной установки рулона на вал разматывающего механизма. В комплектацию также входит выпрямительная секция с набором роликов, устраняющих остаточные деформации металла, участок поперечной резки с установленным гильотинным механизмом, модуль с дисковыми ножами для продольного раскроя широкой полосы на более узкие штрипсы. Количество и расстояние между режущими дисками регулируется в зависимости от потребности производства. Полученные полосы с помощью наматывателя формируются в рулоны меньшей ширины.

Комплекс для разрезания рулонной стали VRSN-0.8-15T оснащен программируемым логическим контроллером, сенсорными экранами для настройки рабочих параметров и контроля процессов. Модульная компоновка предоставляет больше гибкости при установке, что имеет особое значение при установке и наладке линии.

Спецификация

Размотчик гидравлический 15 Т (в комплекте с грузоподъемной тележкой) 1 шт.
Секция выпрямления и поперечной резки 1 шт.
Секция продольной резки 1 шт.
Направляющая секция для намотки 1 шт.
Намотчик рулонной стали 15 T (в комплекте с грузоподъемной тележкой) 1 шт.

Характеристики грузоподъемной тележки

Грузоподъемность 15 000 кг
Мощность приводного двигателя 0,75 кВт
Скорость перемещения 6 -7 м/мин

Характеристики разматывателя рулонной стали

Грузоподъемность 15 000 кг
Внутренний диаметр загружаемого рулона 590-640 мм
Максимальная ширина загружаемого рулона 1250 мм
Производительность 0-25 м/мин (регулируемая)
Мощность приводного двигателя 4 кВт
Мощность гидромотора 5,5 кВт

Фото оборудования

Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T

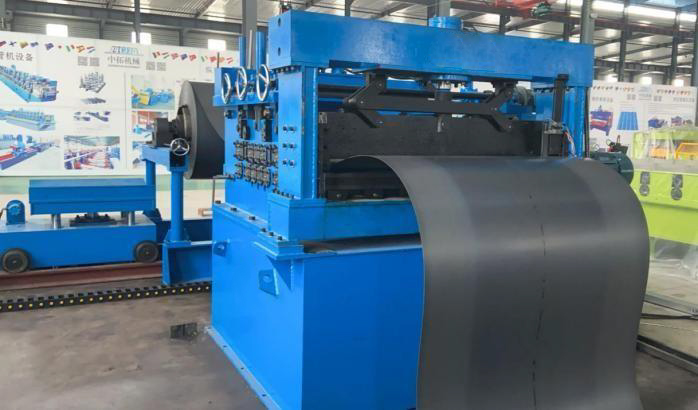

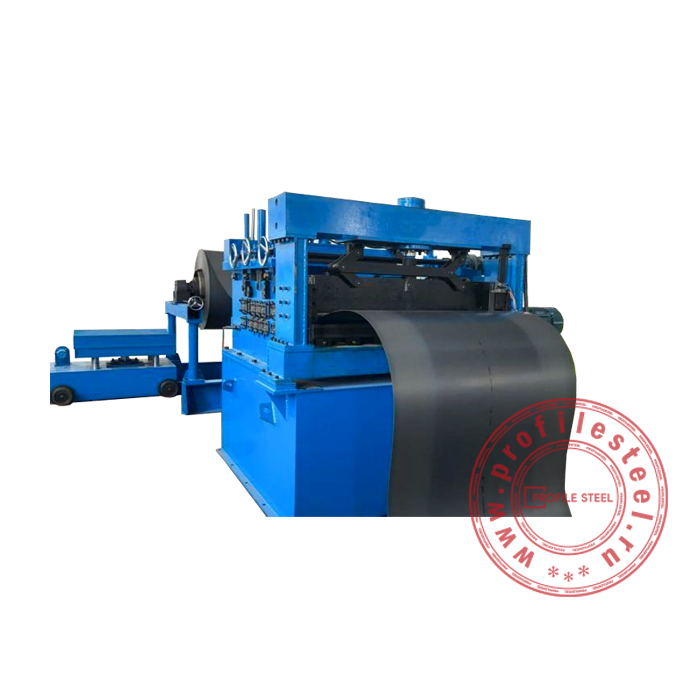

Характеристики секции выпрямления и поперечной резки

Максимальная ширина подачи 1250 мм
Материал режущего инструмента Сталь Cr12

Фото оборудования

Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T

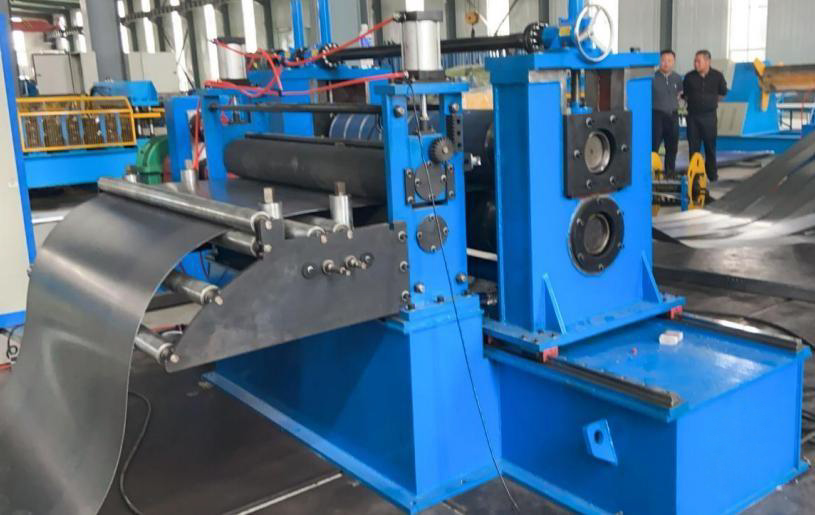

Характеристики секции продольной резки

Количество режущих дисковых ножей 11 шт. (можно изменять количество)
Максимальное количество нарезаемых полос 12 шт.
Минимальная ширина производимой полосы 32 мм
Производительность 0-25 м/мин
Мощность приводного двигателя 15 кВт

Фото оборудования

Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T

Характеристики наматывателя рулонной стали

Грузоподъемность 15 000 кг
Внутренний диаметр производимого рулона 590-640 мм
Производительность 0-25 м/мин (регулируемая)
Мощность приводного двигателя 4 кВт
Мощность гидромотора 5,5 кВт

Фото оборудования

Линия для продольно-поперечной резки рулонной стали VRSN-0.8-15T

Видео работы оборудования

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Общая мощность (кВт) 50
Язык системы управления Русский, китайский, английский
Количество работников 2
PLC, сенсорные экраны Siemens
Энкодер Omron
Электрические компоненты низкого напряжения Schneider
Обрабатываемая ширина (мм) До 1250
Обрабатываемая толщина (мм) 0,4-0,8
Габаритные размеры (мм) 25000 х 7000 х 2500
