Линия для поперечной резки рулонной стали RVLHP-0.7-7T – это автоматизированный комплекс, предназначенный для разматывания, выпрямления, поперечной резки и укладки в штабель раскроя стали. Основная задача оборудования – быстро и точно нарезать рулонный металл на листы заданной длины с минимальными допусками по геометрии без деформации и дефектов поверхности. Листовой металл применяется в дальнейших технологических процессах – штамповке, гибке, сварке и сборке.
Принцип работы комплекса для поперечной резки рулонной стали RVLHP-0.7-7T предусматривает следующий порядок действий. Рулон устанавливается на консольный гидравлический разматыватель, который фиксирует и плавно подает стальную ленту. Материал проходит через выпрямляющее устройство, устраняющее остаточные напряжения и неровности. Затем подается на устройство поперечной резки – гидравлическую гильотину, которая точно отсекает отрезки по заданной длине. Обрезанные листы транспортируются конвейером к месту укладки в аккуратные пачки автоматическим штабелером.
Главные достоинства оборудования для раскроя рулонной стали RVLHP-0.7-7T – полная автоматизация процесса с использованием программируемого логического контроллера, высокая точность резки с нулевыми потерями металла. Кроме того, линия отличается удачной эргономичной компоновкой, слаженностью действий, высокой надежностью и удобством в эксплуатации.
Спецификация
| Гидравлический разматыватель ГП 7 т | 1 комплект |
| Модуль правки, ламинирования, продольно-поперечной резки | 1 комплект |
| Система управления | 1 комплект |
| Гидравлическая станция | 1 комплект |
| Конвейерный приемный стол | 1 комплект |
| Автоматический штабелер | 1 комплект |
| Комплект подключения | 1 комплект |
Характеристики консольного разматывателя
| Тип | Консольный, гидравлический |
| Грузоподъемность | До 7000 кг |
| Внутренний диаметр загружаемого рулона | 450-550 мм |
| Ширина загружаемого рулона | До 1250 мм |
| Мощность гидравлической станции | 4 кВт |
| Мощность электрических компонентов | 4 кВт |
| Производительность | 0-15 м/мин (регулируется) |
| Система управления | PLC |
| Прижимной ролик | В составе оборудования |
| Датчик натяжения | В составе оборудования |
| Питание | 380 В, 50 Гц |
| Габаритные размеры | 3500 х 1800 х 2200 мм |
| Вес | 3000 кг |
Фото оборудования

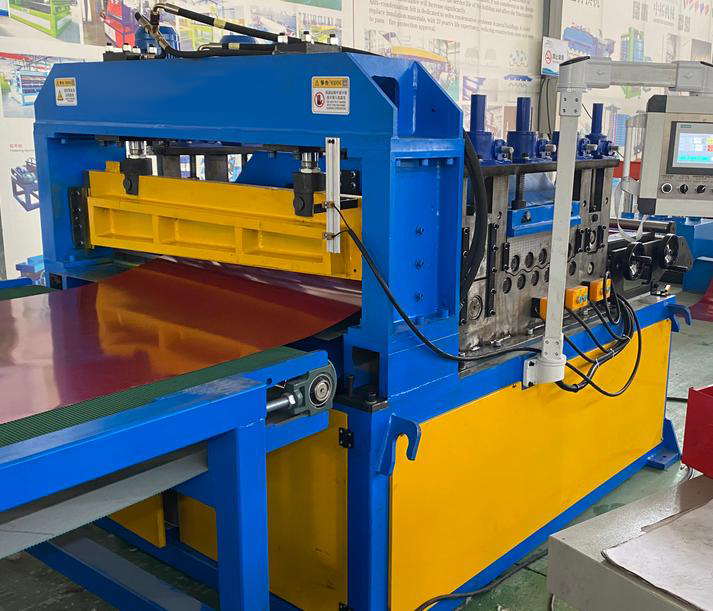

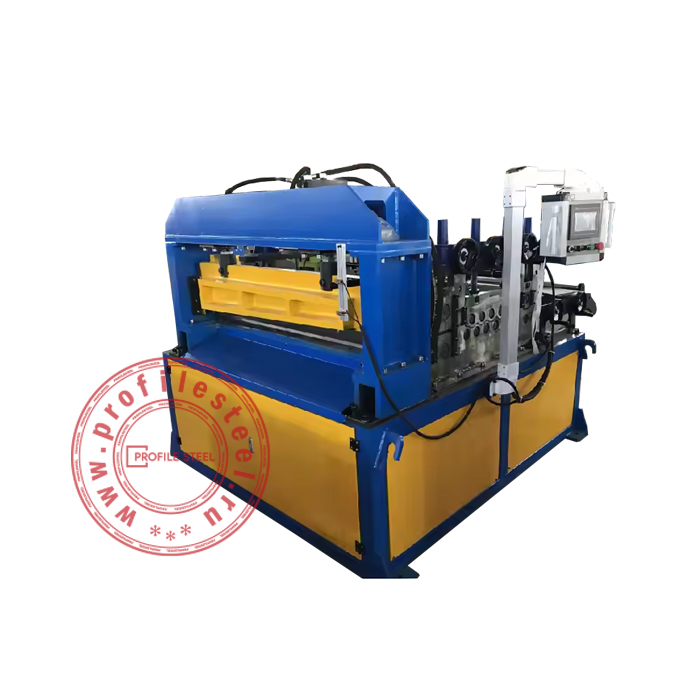

Характеристики станка для выпрямления и поперечной резки
| Количество выпрямляющих валов | 11 шт. (4 верхних, 5 нижних) |
| Материал выпрямляющих валов | Сталь #45 |
| Диаметр выпрямляющих валов | 70 мм |
| Регулировка приемного зазора | Односторонняя ручная регулировка |
| Регулировка ширины продольной резки | Настраивается вручную |
| Регулировка длины резки | Настраивается автоматически |
| Количество ножей продольной резки | 8 шт. |
| Производительность | 0-20 м/мин |
| Толщина обрабатываемой стали | 0,3-0,8 мм |
| Система управления | PLC |
| Тип резки | Гидравлическая гильотина |
| Материал режущего инструмента | Cr12, термообработанная |
| Мощность гидравлической станции | 5,5 кВт |
| Мощность двигателя | 5,5 кВт |
| Используемое гидравлическое масло | Гидравлическое масло № 46 |
| Приемное устройство (рольганг) | В составе оборудования, длина 3000 мм |
| Габаритные размеры | 2000 х 1800 х 1800 мм |
| Вес | 2000 кг |
Фото оборудования
Характеристики конвейерного приемного стола
| Мощность | 1,5 кВт |
Фото оборудования
Характеристики автоматического штабелера
| Полезная длина | 4000 мм |
| Тип привода | Пневматический (прим.: компрессор подготавливается клиентом) |
Фото оборудования
