Консольный разматыватель
| Тип | Консольный, гидравлический |
| Грузоподъёмность | До 5 000 кг |
| Внутренний диаметр загружаемого рулона | 450 – 550 мм |
| Ширина загружаемого рулона | До 1 250 мм |
| Мощность гидравлической станции | 4,0 кВт |
| Мощность электрических компонентов | 4,0 кВт |
| Производительность | 0 – 15 м/мин (регулируется) |
| Система управления | PLC |
| Прижимной ролик | В составе оборудования |
| Датчик натяжения | В составе оборудования |
| Питание | 380 В, 50 Гц |
| Габаритные размеры | 3 500 х 1 800 х 2 200 мм |
| Вес | 3 000 кг |
Станок выпрямления и поперечной резки
| Количество выпрямляющих валов | 11 шт. (4 верхних, 5 нижних) |
| Материал выпрямляющих валов | Сталь #45 |
| Диаметр выпрямляющих валов | 70 мм |
| Регулировка приёмного зазора | Односторонняя ручная регулировка |
| Регулировка ширины продольной резки | Настраивается вручную |
| Регулировка длины резки | Настраивается автоматически |
| Количество ножей продольной резки | 8 шт. |
| Производительность | 0 – 20 м/мин |
| Толщина обрабатываемой стали | 0,3 – 0,8 мм |
| Система управления | PLC |
| Тип резки | Гидравлическая гильотина |
| Материал режущего инструмента | Cr12, термообработанная |
| Мощность гидравлической станции | 5,5 кВт |
| Мощность двигателя | 5,5 кВт |
| Используемое гидравлическое масло | Гидравлическое масло №46 |
| Приёмное устройство (рольганг) | В составе оборудования, длина 3 000 мм |
| Габаритные размеры | 2 000 х 1 800 х 1 800 мм |
| Вес | 2 000 кг |
Конвейерный приемный стол
| Мощность | 1,5 кВт |
Автоматический штабелер
| Полезная длина | 4 000 мм |
| Тип привода | Пневматический (прим. компрессор подготавливается клиентом) |

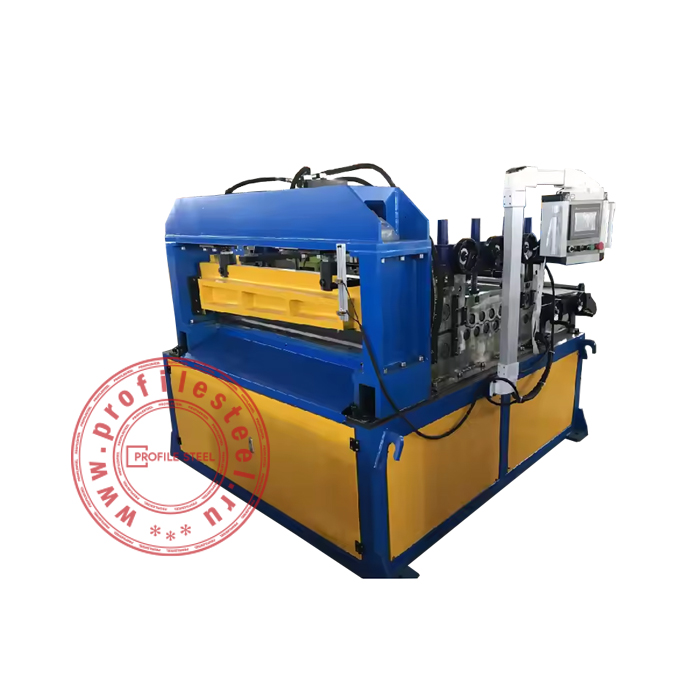

Фото оборудования

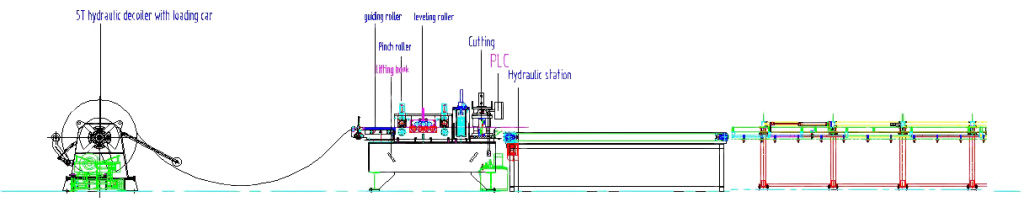

Схема оборудования
