Линия для поперечной резки рулонной стали SZ-2.0 – это электрогидравлический промышленный комплекс непрерывного действия. Выполняет автоматическую размотку, выпрямление и поперечный раскрой рулонной стали на фрагменты заданной длины для последующего применения в производстве металлоконструкций, строительных элементов, корпусных и штампованных деталей и пр.

Принцип работы металлообрабатывающего оборудования SZ-2.0 состоит в следующем. Рулон с листовой сталью устанавливается на консольный гидравлический разматыватель, который обеспечивает безопасную и стабильную размотку металла без рывков. Далее материал поступает в выпрямляющее устройство, где за счет системы рабочих валков устраняются остаточные деформации и волнистость, чем обеспечивается геометрическая плоскость листа. После выпрямления полоса поступает в секцию поперечной резки, где гильотинный нож производит отрез по заданной длине. Резак типа «гильотина» позволяет выполнять быстрый и точный рез с ровной кромкой без дефектов.

К основным достоинствам линии для поперечного раскроя рулонного металла SZ-2.0 относятся высокая точность длины реза, стабильная геометрия листов, автоматизация всех этапов процесса. Это также простая эксплуатация, возможность работы с разной толщиной материала, высокая производительность при сравнительно компактных размерах установки. Кроме того, оборудование отличается особой прочностью и надежностью конструкции.

Характеристики консольного разматывателя, ГП 8 т

Тип Консольный, гидравлический
Грузоподъемность До 5000 кг
Внутренний диаметр загружаемого рулона 470-630 мм
Ширина загружаемого рулона До 1250 мм
Мощность гидравлической станции 4 кВт
Мощность электрических компонентов 5,5 кВт
Производительность 0-25 м/мин (регулируется)
Прижимной ролик В составе оборудования
Датчик натяжения В составе оборудования
Гидравлическая разгрузочная тележка В составе оборудования
Питание 380 В, 50 Гц
Габаритные размеры 3000 х 1650 х 2200 мм
Вес 3800 кг

Фото оборудования

Линия для поперечной резки рулонной стали SZ-2.0

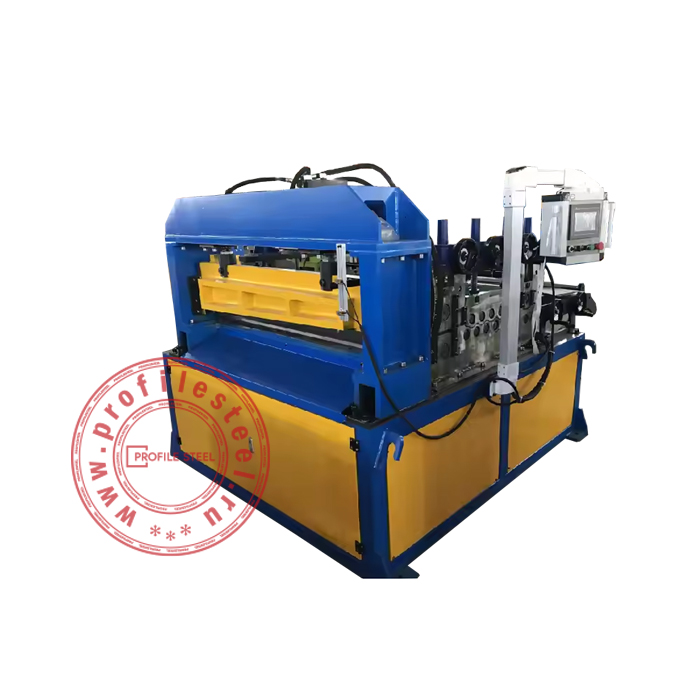

Характеристики станка для выпрямления и поперечной резки

Количество выпрямляющих валов 15 шт.
Материал выпрямляющих валов Сталь #45, закаленные, хромированные
Регулировка длины резки Настраивается автоматически
Максимальная толщина резки 2 мм
Мощность приводного двигателя 11 кВт
Тип привода гильотинного ножа Гидравлический
Материал режущего инструмента Cr12, термобработанная
Мощность гидравлической станции 4 кВт
Используемое гидравлическое масло Гидравлическое масло № 46
Габаритные размеры 2200 х 2000 х 1500 мм
Вес 3000 кг

Фото оборудования

Линия для поперечной резки рулонной стали SZ-2.0

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Язык системы управления Русский, китайский, английский
Скорость подачи (м/мин) 25
Скорость резки (шт/мин) 9
Погрешность поперечной резки (мм) 0,05-0,1
PLC, сенсорные экраны Delta
Электрические компоненты низкого напряжения Schneider
Промышленный пульт управления Siemens
Расчетный срок работы режущего инструмента 12 месяцев при 8-часовой смене ежедневно
