Станок для производства металлочерепицы Андалузия представляет собой конструктивно понятную и надежную металлообрабатывающую технику, которая способна в непрерывно-поточном режиме методом холодной прокатки изготавливать для рынка значительные партии указанной продукции.
Профилегибочная машина для производства металлочерепицы Андалузия включает: разматыватель, предварительную резку для еще плоского листа, секцию профилирования с вальцовыми прессами, пресс, пост-резак для конечного продукта, автоматический штабелер (опция) с моторизованной роликовой линией и пневматическим штативом. Гидравлический блок нужен для пресса и для гильотины. Формовочная линия продавливает полотно в равномерно смонтированных клетях с цепным приводом; в движение машину приводят нижние валы. Формовочные ролики изготовлены из инструментальной стали; они хромированы и не оставляют следов на металлических поверхностях. Резак представляет собой эксцентриковый резак гильотинного типа, который управляется гидравлическим двигателем. Режущее лезвие гильотины изготовлено из закаленной инструментальной стали толщиной 16 мм, оно имеет длительный срок службы и может быть заточено несколько раз. Функционирует пошаговый оптический энкодер (600 импульсов), который преобразовывает вращательное движение в двоичный цифровой сигнал; он обеспечивает точное позиционирование.
Машина для профилирования металлочерепицы Андалузия оснащается программируемым логическим контроллером Delta, то есть системой управления, использующей электронные операции. Это небольшой и экономичный, но вполне высокоэффективный и функциональный ПЛК, предназначенный для базового последовательного управления. Его простые процедуры хранения, удобные принципы расширения, функции последовательного/позиционного управления, подсчет времени и управление вводом/выводом обеспечивают полный контроль промышленной автоматизации. В дополнение к быстрой логической работе и множеству функциональных карт, PLC также поддерживает различные протоколы связи, подключая электродвигатель переменного тока и интерфейс «человек-машина» ЖК-экрана через промышленную сеть.

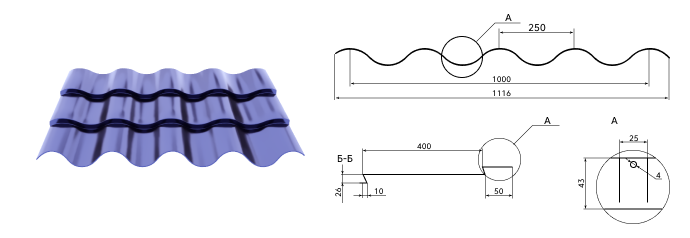

Чертеж профиля
Различия базовой и экспортной комплектации станков
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на подшипники SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens.
