Линия для производства металлочерепицы Шанхай



Линия для производства металлочерепицы Шанхай
Отправить заявку Задать вопрос
  • Гарантия 1 год
  • Доставка по всей территории РФ и ТС
  • Официальный дилер завода

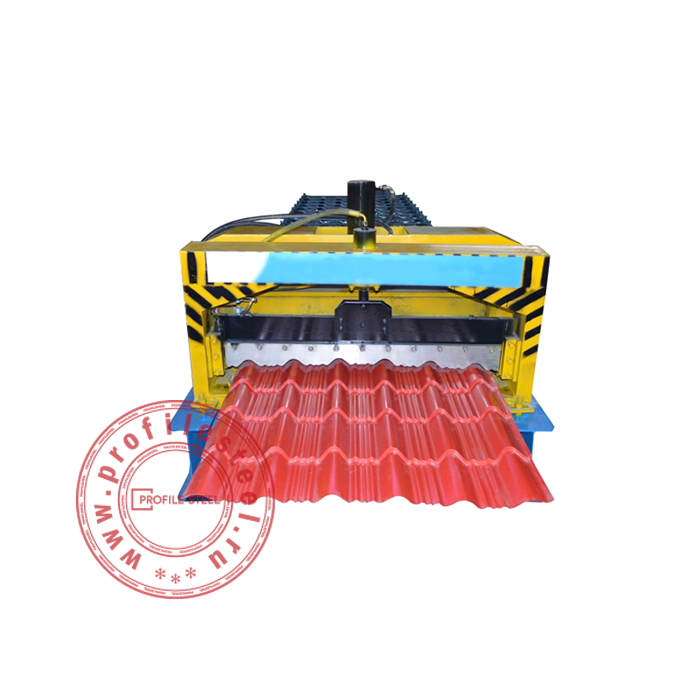

Линия для производства металлочерепицы Шанхай представляет собой современное высокотехнологическое оборудование для производства основных компонентов, распространенной сейчас, металлической кровли.

Линия состоит из нескольких основных узлов и блоков. На первом этапе проходит подготовительная стадия, которая включает в себя размотку металлической ленты и подачу ее в формовочный узел, для этого используются специальные ролики, входящие в конструкцию стола. Стол изготовлен из фасонного металлопроката с достаточным запасом жесткости.

На следующем этапе металлическая заготовка проходит через направляющие ролики и попадает на участок профилирования. На этом этапе заготовка проходит две технологические операции: профилирование и криволинейное резание. Металлическая лента сначала профилируется до желаемой формы, а затем происходит криволинейное резание, благодаря которому создаются полотна металлочерепицы нужного размера. Формирование профиля черепицы происходит за счет воздействия на нее пуансона и матрицы. Элементы штамповки являются съемными, поэтому на этой модели линии можно производить металлочерепицу любой конфигурации.

Далее металлические полотна проходят процесс подрезки, на котором образцы металлочерепицы длиной 3-5 метров режутся по длине согласно заданного размера, что упрощает последующий процесс монтажа металлочерепицы. После этого металлические полотна перемещаются на участок гибки и изгиба, где создаются все необходимые элементы металлочерепицы – гибы, замки и фальцы. После гибки и изгиба металлочерепица высылается на участок подрезки краев и складирования. Тут образцы металлочерепицы подрезаются по краям, что позволяет исключить излишки и подготовить готовую продукцию к отправке на склад для последующего использования.

Линия для производства металлочерепицы Шанхай обладает высоким уровнем автоматизации и точности. Она способна производить металлическую кровлю различной формы и размера с уникальными характеристиками. Также она обладает особо качественным режущим инструментом, что позволяет получить идеально профилированное, аккуратно и ровное полотно металлочерепицы.

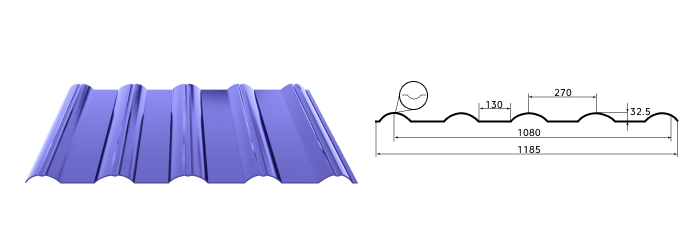

Чертеж профиля

Чертеж профиля Шанхай

Различия базовой и экспортной комплектации станков

Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках базовой комплектации 14 мм, толщина стенки станков в экспортном исполнении 20 мм.

Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.

При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, окрашенных коррозионностойкой краской. Данная мера надёжно предотвращает систему валов от расстройки.

На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок, и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.

Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.

При заказе оборудования можно существенно повысить надёжность, заменив стандартные подшипники на подшипники SKF. Стандартные электрические и электронные компоненты возможно заменить на более качественные производства Тайвань. Электродвигатели возможно заменить на агрегаты марки Siemens.

Видео о выборе данных станков

Отправить заявку
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Толщина обрабатываемой стали (мм) 0,8
Напряжение (В) 380
Частота (Гц) 50
Тип привода Цепной
Диаметр валов (мм) 75
Материал валов Сталь #45 (хромированная)
Производительность (м/мин) 4-6
Количество клетей (шт.) 15
Управление Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta
Язык системы управления Русский, китайский, английский
Мощность гидростанции (кВт) 7,5
Мощность двигателя (кВт) 5,5
Толщина приводных цепей (мм) 25,4
Габаритные размеры (мм) 7800 х 1650 х 1400
Общий вес (кг) 5000
