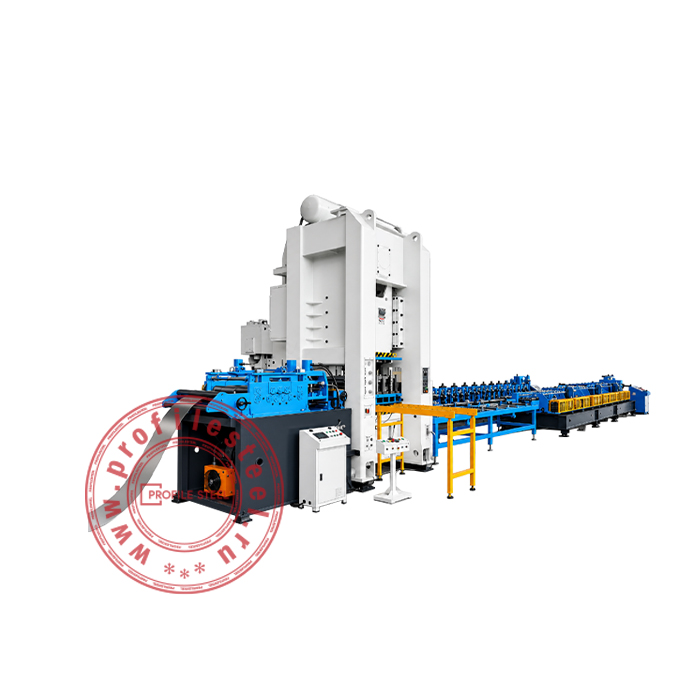

Линия для производства кабельных лотков ZTRFM-CT

Комплектация линии

• Гидравлический размотчик
• Правильное устройство с сервоподачей
• Пресс
• Высокоскоростная платформа
• Формовочная машина
• Приемный стол

Линия для производства кабельных лотков ZTRFM-CT — профилегибочный комплекс для изготовления металлических лотков из рулонной стали. Оборудование объединяет подготовку полосы, прессовую обработку и формирование профиля для прокладки кабельных трасс.

Назначение и сырьё

• Оцинкованная сталь — материал для изготовления кабельных лотков.
• Углеродистая сталь — сырьё для производства металлических профилей.
• Готовые изделия применяются при монтаже кабельных систем в зданиях и на промышленных объектах.

Устройство и принцип работы

Рулон металла устанавливается на гидравлический размотчик. Полоса поступает в правильное устройство, где устраняются деформации, после чего сервоподача направляет заготовку к прессу. Пресс выполняет операции обработки металла согласно установленной оснастке. Далее материал перемещается через подающую платформу в формовочную машину. Последовательное воздействие прокатных роликов придаёт заготовке требуемую геометрию лотка. Сформированные изделия поступают на приёмный стол.

Требования к сырью и условиям

Для профилирования используют рулонную сталь соответствующей толщины и качества поверхности. Размещение линии требует подготовленной площадки, промышленного электроснабжения и пространства для обслуживания оборудования.

Преимущества

• Последовательная обработка рулонного металла.
• Правильное устройство с сервоподачей для подготовки заготовок.
• Формирование профиля методом холодной прокатки.
• Объединение основных технологических операций в одной линии.

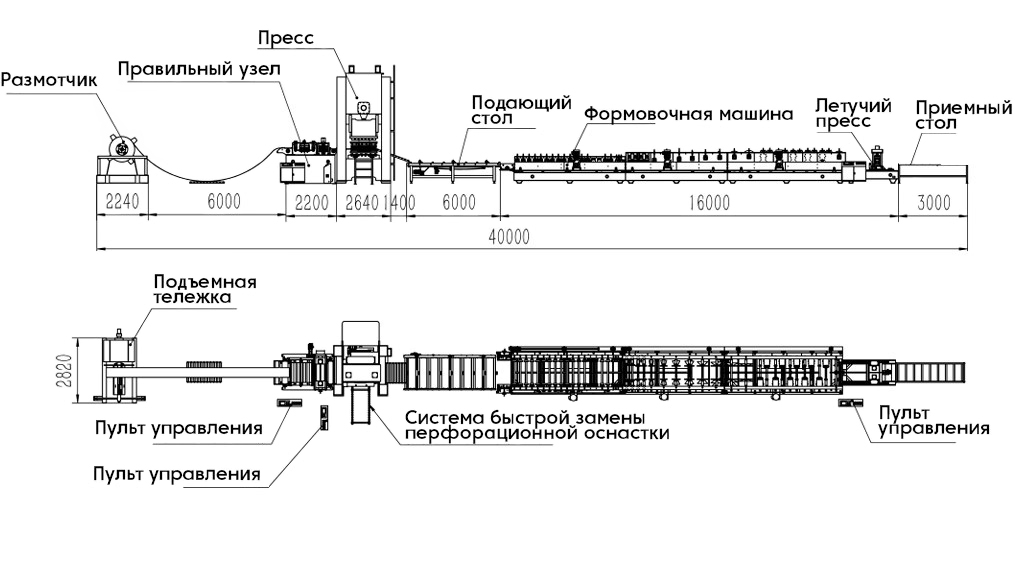

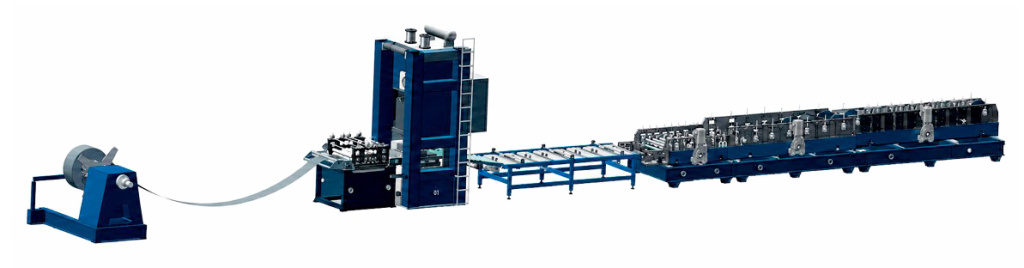

Схема линии

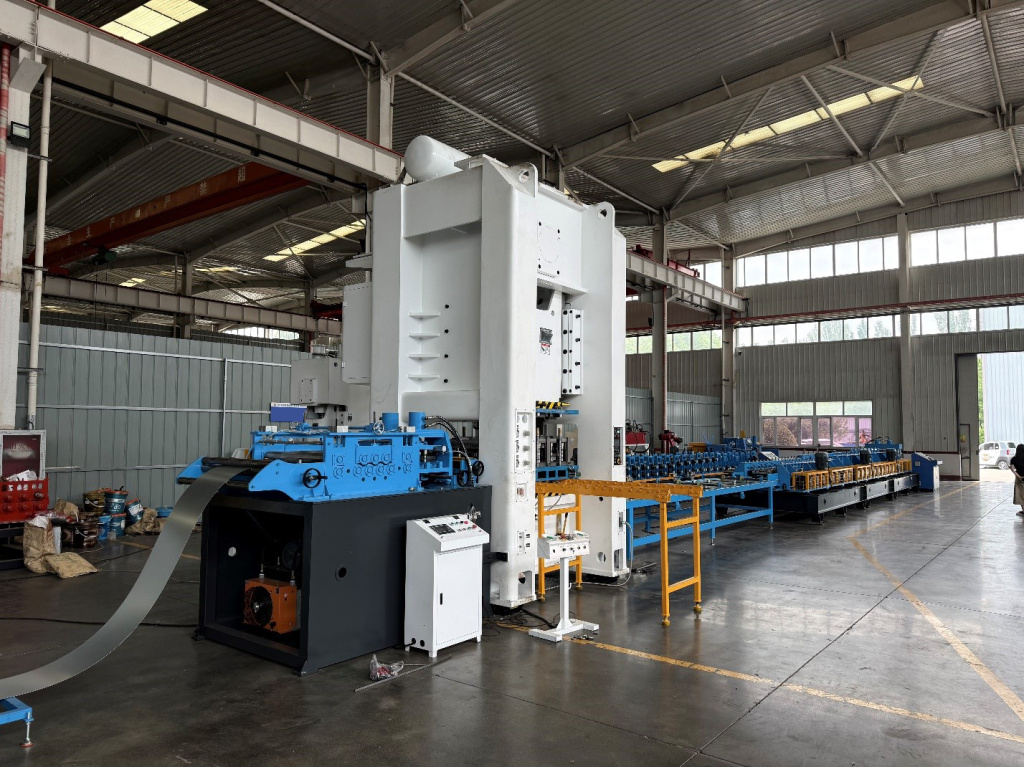

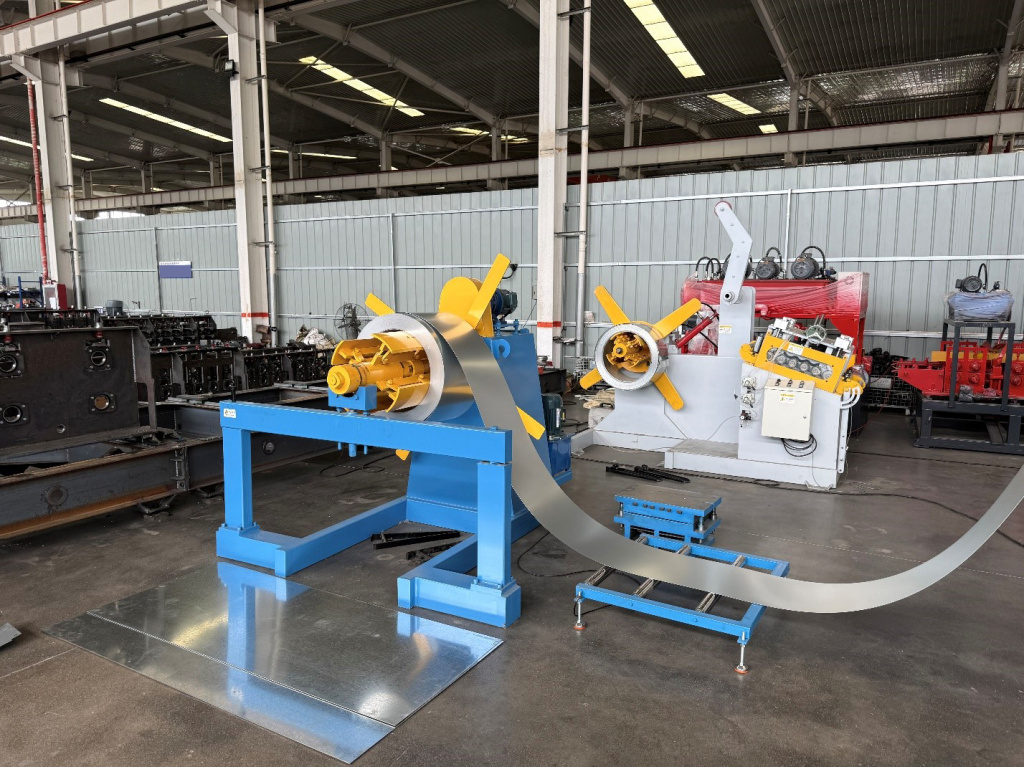

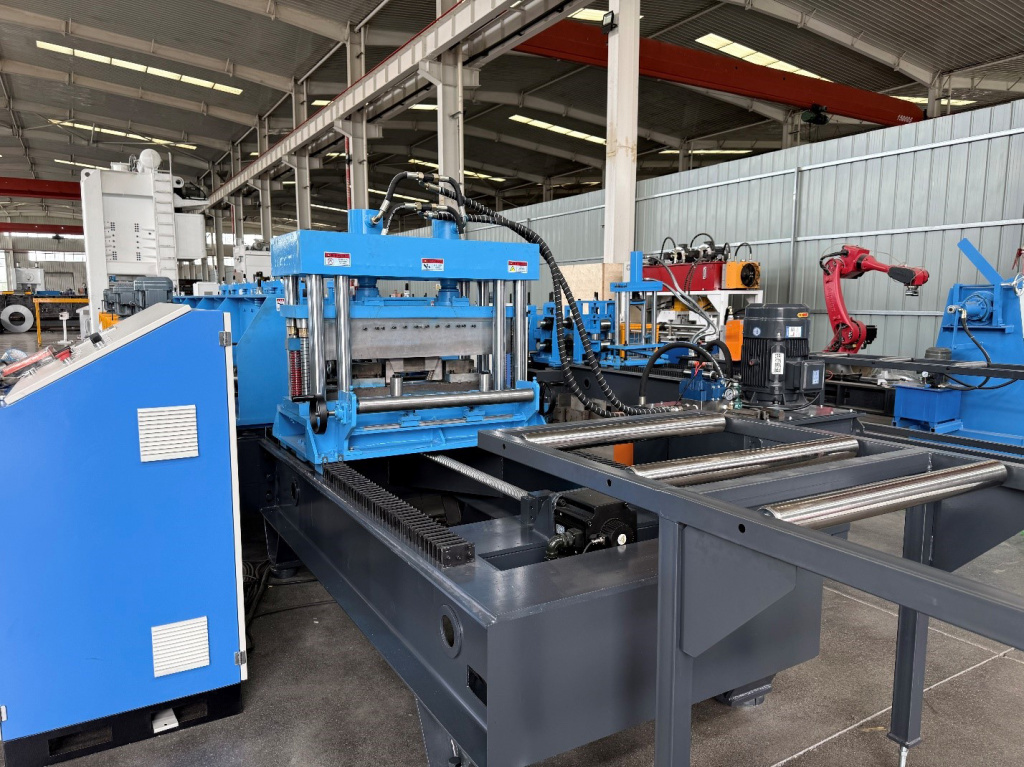

Фото оборудования

Чертеж
