Линия для производства DIN-Рейки GCF788 представляет собой комплекс современных автоматизированных машин. Модель предназначена для выпуска металлического профиля из оцинкованной стали, используемого для монтажа электрооборудования (автоматические выключатели, дифференциальные автоматы, УЗО и т.п.). Толщина обрабатываемого металла 0,8 – 1,5 мм, – позволяет предлагать рынку развёрнутый ассортимент DIN-реек.
Линия состоит из 3-х основных машин:
- Консольный разматыватель стальной ленты.
- Формовочная установка (прокатный стан).
- Отрезная гидравлическая установка.
Для работы оборудования потребуется напряжение 380В с частотой 50 Гц. Общая мощность комплекса 7кВт. Скорость проката 5 м/мин. Масса линии 2 тонны. Перечисленные характеристики благоприятствуют мелкосерийному или среднесерийному производству DIN-рейки в регионах, где активно строятся новые дома для расселения жильцов из аварийного фонда.
Размещение оборудования в цеху потребует минимальных размеров площади в длину 6 м и ширину 1,5 м. Несмотря на компактные размеры, линия GCF788 обладает высокой производительностью и стабильным качеством изготовления DIN-реек. Она удовлетворит потребности в производстве электромонтажных профилей из оцинкованной стали и позволит увеличить эффективность предприятия.
Линия управляется контроллером PLC. Автоматизация повышает эффективность и точность производственных процессов. Обеспечивает стабильное качество продукции от партии к партии. Позволяет быстро перенастраивать станок для выпуска DIN-реек разных размеров. PLC обеспечивает связь между оборудованием и информационными технологиями: SCADA (Supervisory Control and Data Acquisition), MES (Manufacturing Execution System) или ERP (Enterprise Resource Planning). А также позволяет интегрировать в линию другие станки и оборудование, создавая тем самым из модели GCF788 расширенный автоматизированный комплекс.
Фото оборудования

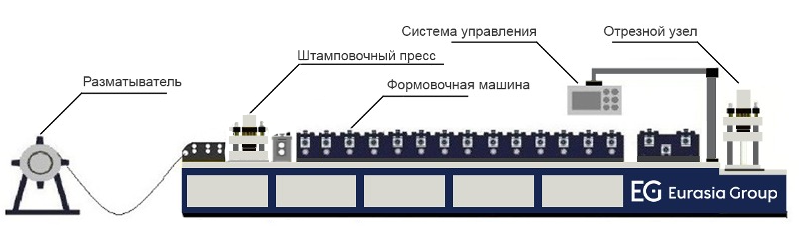

Схема линии
Схема готовой продукции
Видео работы оборудования
