Линия для производства DIN-Рейки GCF738 является высокотехнологичным оборудованием, предназначенным для производства металлического профиля, применяемого в монтаже модульного оборудования (автоматических выключателей, дифференциальных автоматов, УЗО и т.п.). Интегрированная система автоматики управляет рабочими инструментами и отвечает за позиционирование заготовок. Компактные размеры машины GCF738 позволяют оперативно наладить мелкосерийное и среднесерийное поточное производство DIN-рейки, с развёрнутым ассортиментом продукции по длине и ширине.
В состав линии входят такие рабочие узлы, как:
- Консольный разматыватель.
- Формовочная машина (прокатный стан).
- Отрезная гидравлическая станция.
Общая мощность оборудования 9,5 кВт. Требуемое напряжение 380В (50Гц). Максимальная скорость проката 13 м/мин. Используемый материал – оцинкованная сталь с толщиной до 1,5 мм. Минимальные требования к помещению для установки: длина 8 метров, ширина 2 метра. Общий вес оборудования 4 тонны. Для монтажа потребуется прочный пол или подготовленный фундамент.
Управление линией осуществляется через программируемый логический контроллер PLC. Он настраивает последовательность операций, обрабатывает данные с датчиков положения и давления. На основе собранной информации PLC принимает решения о выполнении определённых действий или изменении параметров работы стана. Контроллер может взаимодействовать с другими системами управления, такими как SCADA (Supervisory Control and Data Acquisition), MES (Manufacturing Execution System) или ERP (Enterprise Resource Planning). Это позволяет собирать и анализировать данные о работе линии, передавать информацию о состоянии оборудования и выполненных операциях формования.
Линия для производства DIN-Рейки GCF738 характеризуется высокой продуктивностью, качественным материалом и эффективной работой. Она предоставляет возможность быстрого и качественного запуска производства электромонтажного профиля из оцинкованной стали. При эксплуатации данной линии можно рассчитывать на отличное качество готовой продукции и быструю окупаемость.
Схема линии

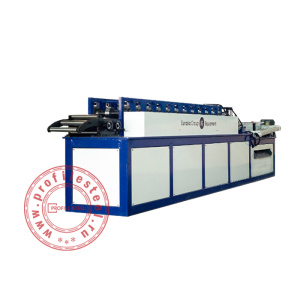

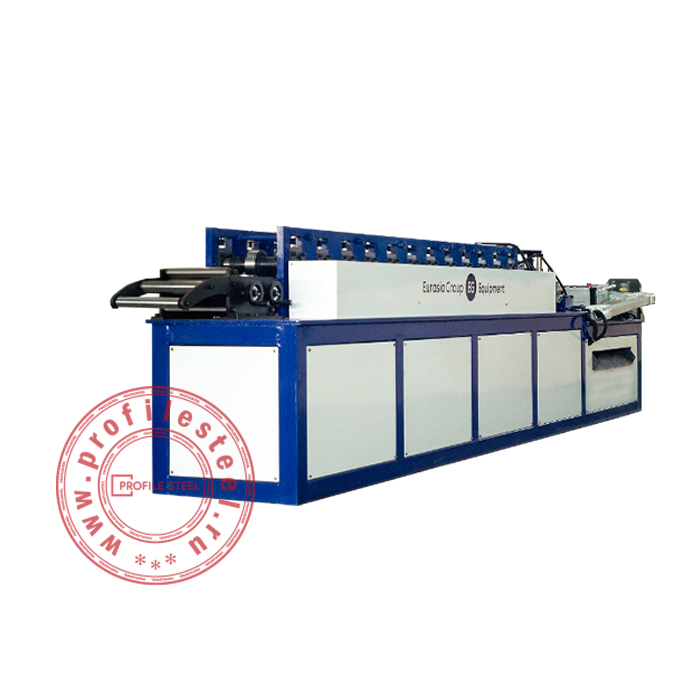

Фото оборудования
Схема готовой продукции
Фото готовой продукции
