Линия для производства балок барьерного ограждения SM-352 использует технологию последовательной формовки металлического полотна и создает прочный профиль с W-образным сечением, который востребован в сфере обеспечения безопасности дорожного движения. Такие ограждения разработаны для защиты от ударов на высокой скорости, поэтому они изготавливаются из стали толщиной 3-4 мм. Своими ударопрочными характеристиками эта продукция способна перенаправлять потерявшие управление транспортные средства и снижать тяжесть последствий аварий, что приводит к уменьшению ущерба, количества травм и смертельных случаев.
Линия формовки балок барьерного ограждения SM-352 в базовом варианте включает: одностороннюю станцию разматывания с гидравлическим приводом; пятивалковый узел выпрямления стального полотна, который способен выпрямлять даже самые негибкие рулоны; узел штамповки и отрезания; подающий конвейер; профилегибочную машину с прочной конструкцией и мощными редукторами; секцию автоматической укладки. Прокатный стан имеет 17 формовочных проходов и представляет собой надежное оборудование, соответствующее жестким требованиям к формованию сложных профилей, обеспечивая при этом повышенную производительность производства.
Оборудование для производства барьерных балок ограждения SM-352 обеспечивает высокую скорость и гибкость работы и оснащается цифровой системой управления на базе ПЛК Delta с сенсорным экраном. С такой современной системой управления производителям дорожных ограждений и защитных барьеров предоставляется стабильная в работе линия, не требующая особого технического обслуживания и способная обеспечивать получение стандартизированных в отрасли шаблонов профилирования.

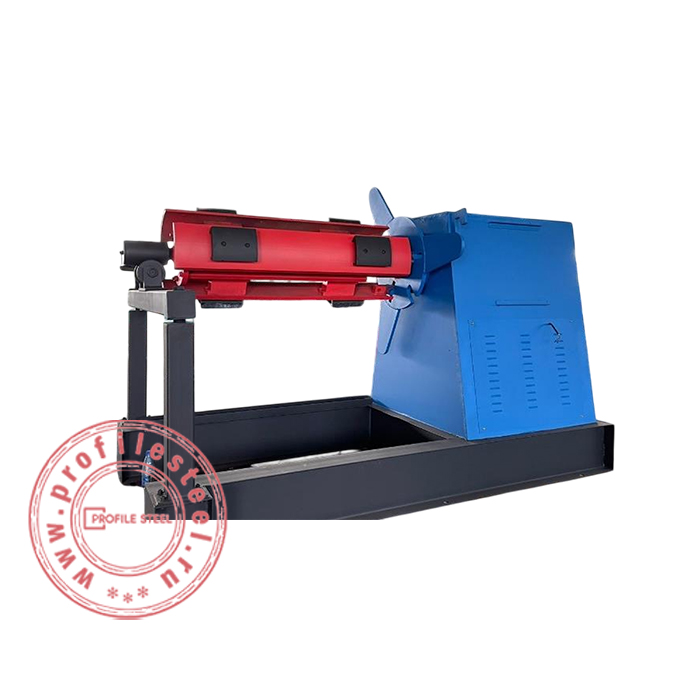

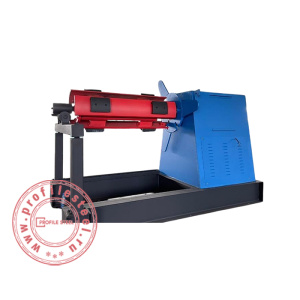

Разматыватель гидравлический
| Мощность подающего двигателя | 5,5 кВт |
| Мощность гидравлического двигателя | 4,0 кВт |
| Тип | Гидравлический |
| Исполнение | Консольный |
| Максимальная нагрузка | 5 000 кг |
| Внутренний диаметр рулона | 450 - 560 мм |
| Ширина сырья | ≤ 600 мм |

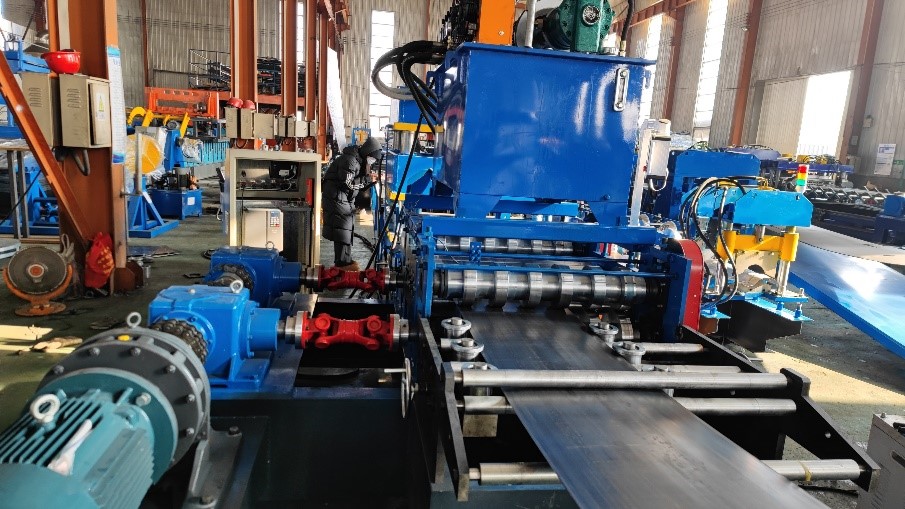

Правильный / Подающий узел
| Толщина обрабатываемой стали | 3,0 – 4,0 мм |
| Количество правящих роликов | 5 шт. |

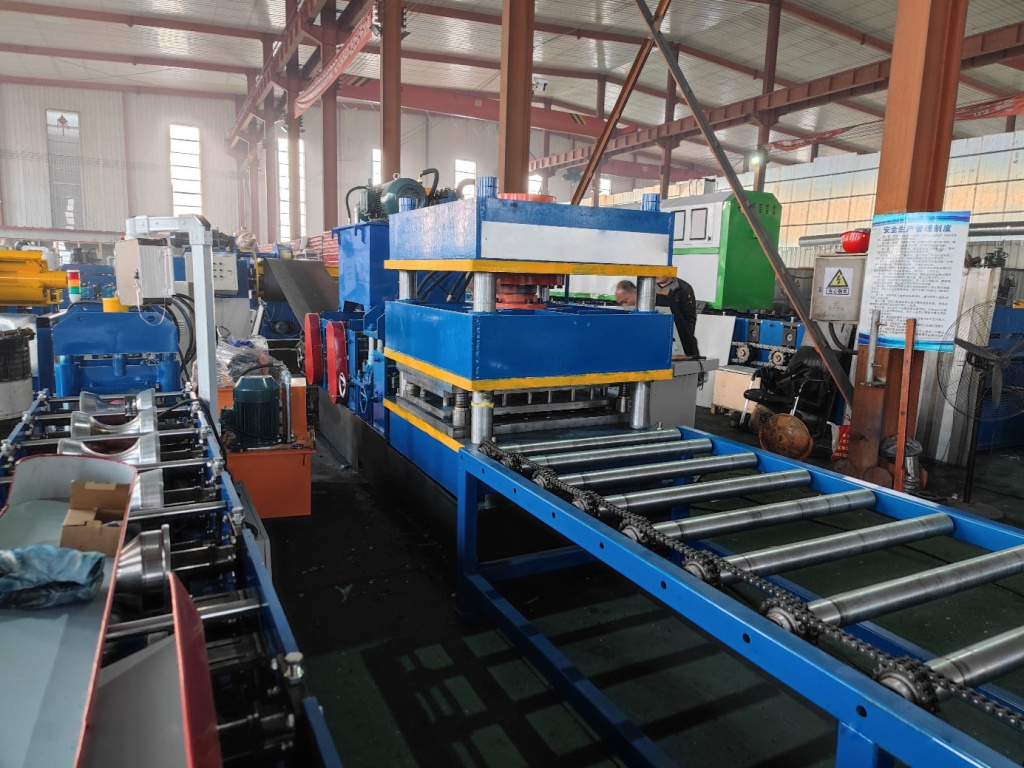

Отрезной / Штамповочный узел
| Мощность гидравлического двигателя | 15,0 кВт |
| Материал ножа | Cr12 (HRC58-62) |
| Материал пресс-формы | Cr12 (HRC58-62) |
Подающий конвейер
| Мощность | 1,5 кВт |

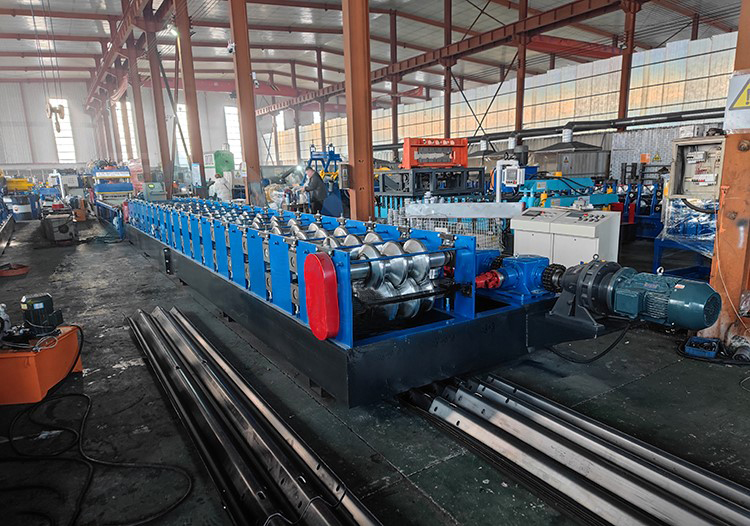

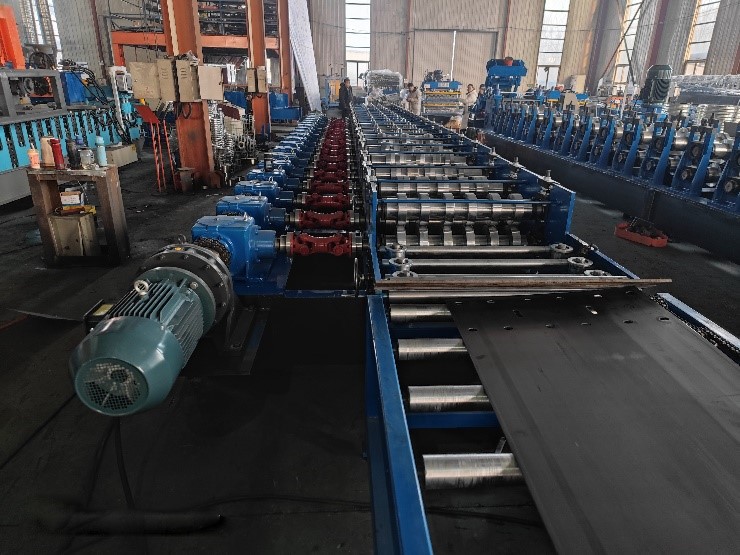

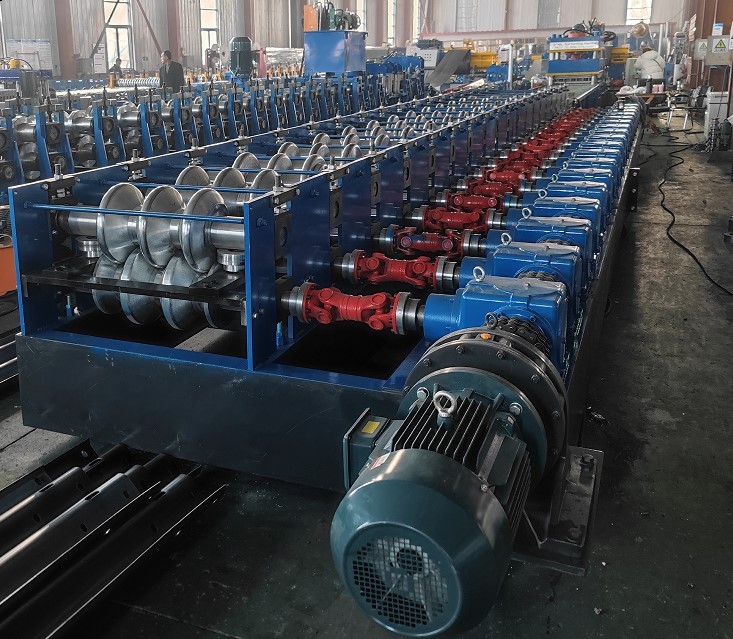

Формовочная машина
| Мощность | 11,0 х 3 кВт |
| Количество клетей | 17 шт. |
| Толщина рамы | 20 мм |
| Материал валов | 45 Cr (HRC58-65) |
| Диаметр валов | 100 мм |
| Материал роликов | GCR15 (HRC58-62) |
| Передача | Редукторная |
Система управления
| Тип | PLC с сенсорным экраном |
| Бренд PLC | Delta |
| Бренд энкодера | Omron |
| Точность по длине | ± 2 мм |

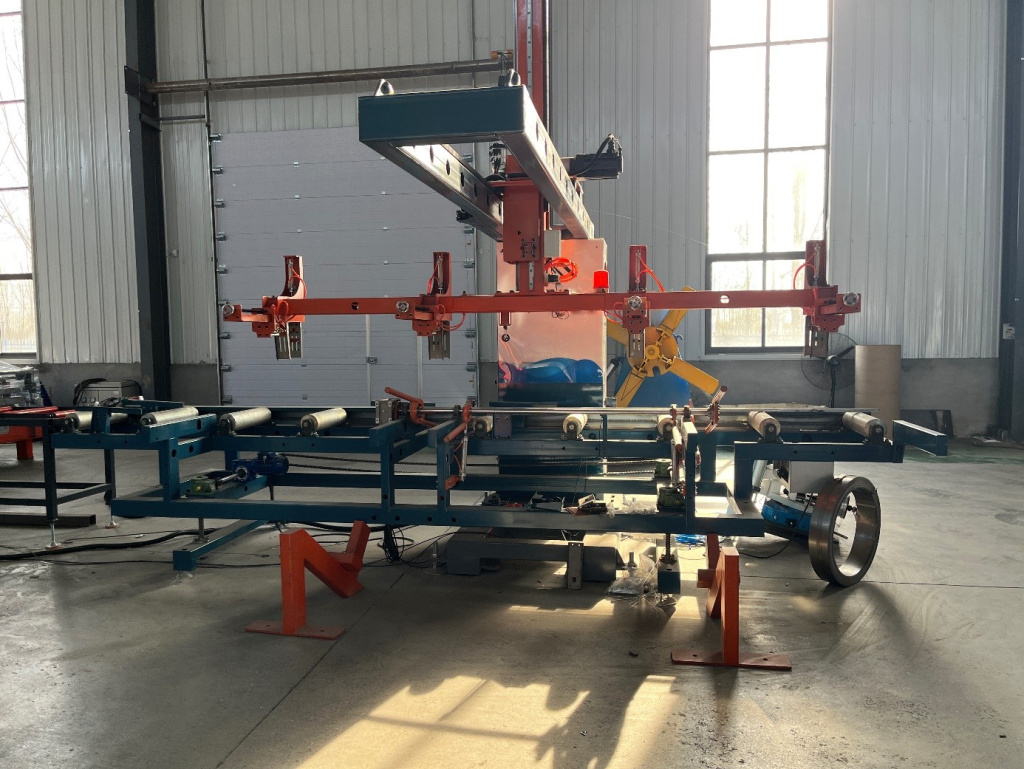

Автоматический укладчик
| Мощность | 10,4 кВт |
| Производительность | Соответствует скорости линии |
| Габаритные размеры | 7 000 х 2 500 х 2 500 мм |
| Вес | 4 000 кг |

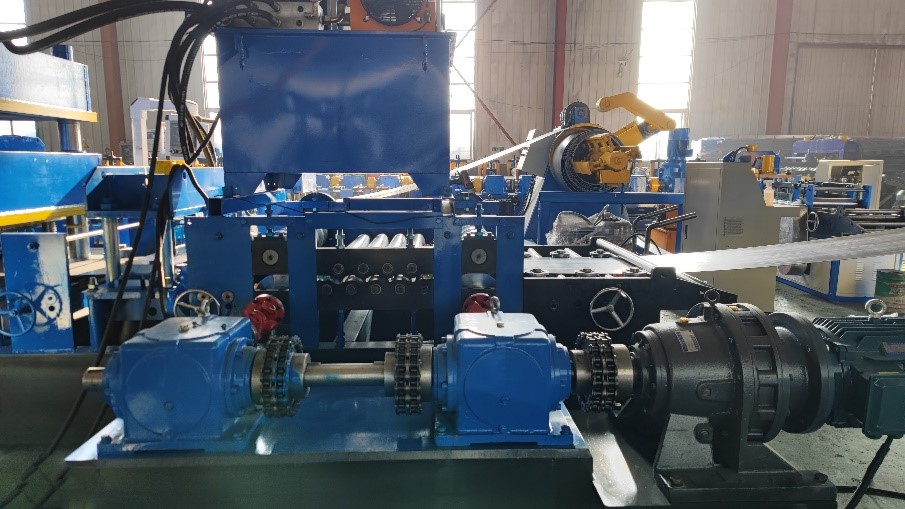

Фото оборудования

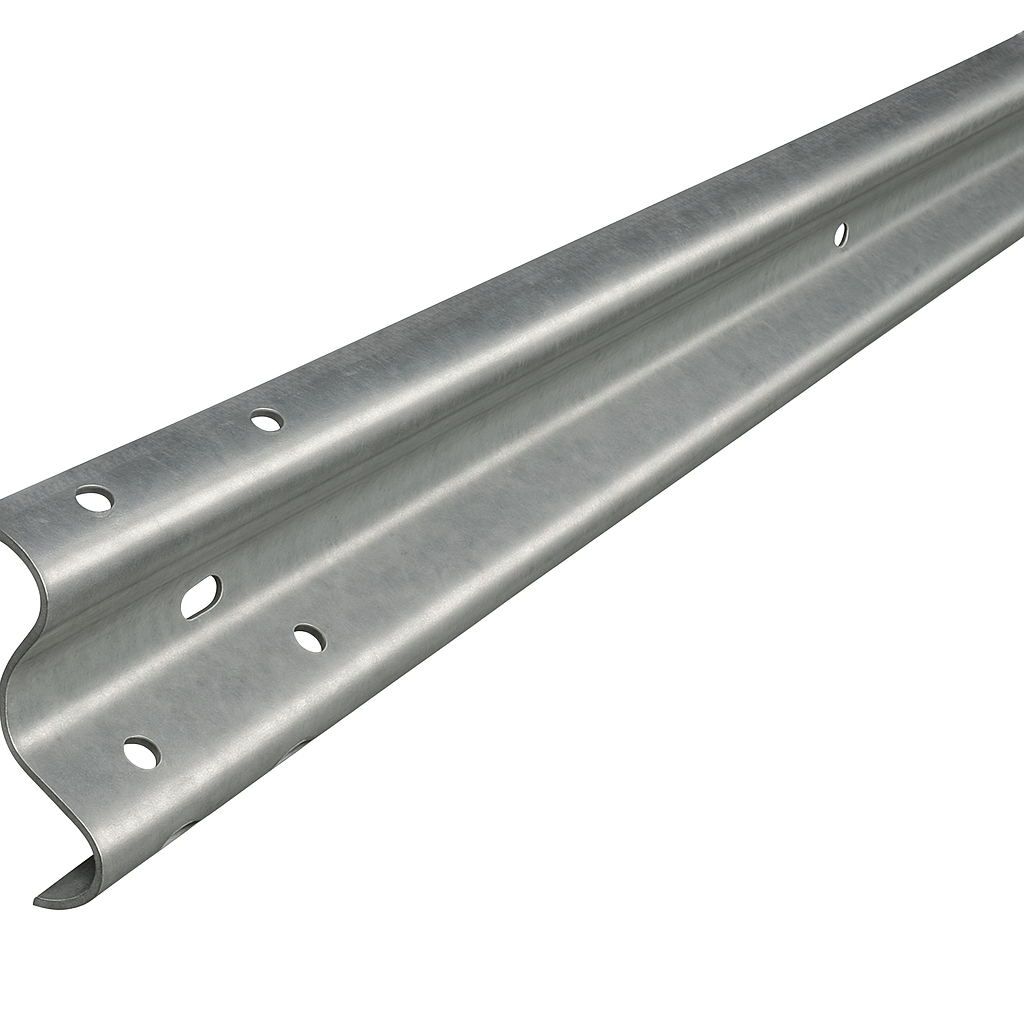

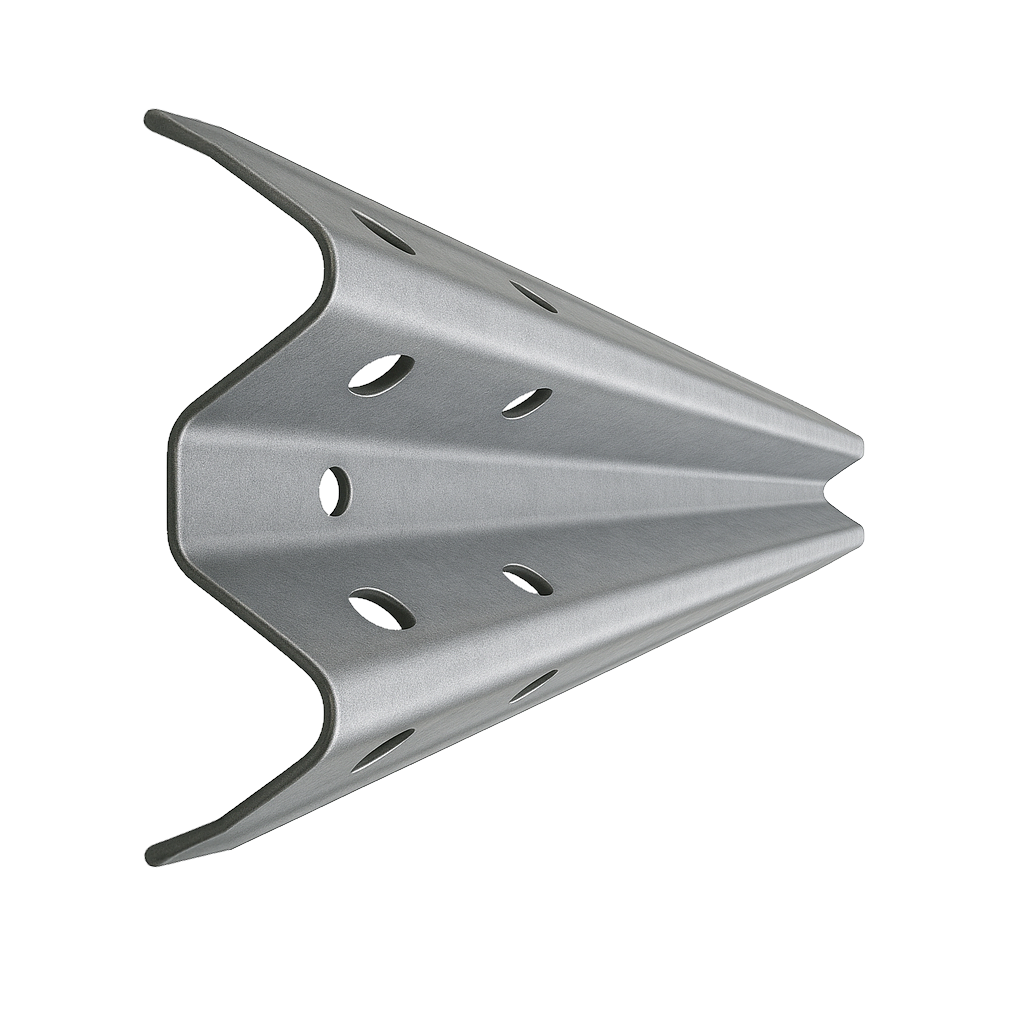

Фото готовой продукции
