Гипсокартонные конструкции занимают капитальное место в современном строительстве благодаря своей универсальности, лёгкости монтажа и возможности создания разнообразных архитектурных решений. Они широко используются для возведения перегородок, облицовки стен, создания подвесных потолков и декоративных элементов интерьера. Ключевым элементом таких конструкций являются металлические швеллеры, известные как профили, обеспечивающие прочность и надёжность всей системы.
От качества профилей зависит долговечность и безопасность конструкций ГКЛ. Поэтому выбор правильного оборудования для их производства играет важную роль. Современные и качественные станки позволяют выпускать профили с высокой точностью геометрии, необходимой прочностью и устойчивостью к внешним воздействиям. Это обеспечивает соответствие готовых изделий требованиям строительных норм и стандартов, а также гарантирует надёжность и долговечность отделки.
1. Что такое профили для гипсокартонных листов?

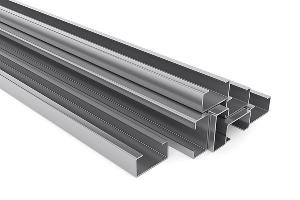

Профили для гипсокартонных листов (ГКЛ) представляют собой тонкостенные металлические швеллеры, предназначенные для формирования каркаса под конструкции из сухой штукатурки. Этот вид строительного материала играет ключевую роль в обеспечении прочности и долговечности различных видов отделки помещений.
Основные функции профилей в конструкциях из гипсокартона:
- Создание каркаса. Служат основой для крепления гипсокартонных листов, обеспечивая необходимую жёсткость и устойчивость конструкции.
- Формирование геометрии. Позволяют создавать из ГКЛ разнообразные формы и конфигурации, такие как стены, перегородки, потолки и арки.
- Увеличение срока службы. Правильно установленные профили продлевают срок эксплуатации гипсокартонной конструкции, защищая её от деформаций и повреждений.
Считается, что идея использования металлического профиля для крепления гипсокартонных листов принадлежит американскому инженеру Кларенсу Утсману, который разработал эту технологию в середине XX века. Именно он предложил заменить традиционные деревянные бруски на лёгкие и прочные профили из стали.
Кларенс, кстати, получивший патент на прообраз современного гипсокартона, тесно сотрудничал с компанией United States Gypsum Corporation (USG) - одним из крупнейших производителей гипсовых материалов в США. В 1950-х годах он начал экспериментировать с различными методами монтажа гипсокартонных панелей. Результатом его исследований стало создание первых металлических профилей, которые значительно упростили процесс сборки конструкций из ГКЛ и сделали их более надёжными.
Новая технология быстро завоевала популярность в строительной отрасли, поскольку позволяла отделывать стены и потолки быстрее и дешевле, чем с использованием традиционных методов. Сегодня металлические профили остаются стандартным элементом гипсокартонных систем и широко используются по всему миру.
Основные виды профилей
Профили для гипсокартонных листов делятся на различные виды по форме и назначению. Многообразие классов обуславливается функциями, нагрузками и особенностями монтажа в конкретных строительных задачах.
Таблица 1. Основные виды профилей
|
Стеновые стоечные профили (ПС) CW |
Используются для создания вертикальных стоек при возведении стен и перегородок. Они имеют форму буквы «C» и различаются по ширине и толщине металла |
|
Потолочные профили (ПП) CD |
Применяются для монтажа подвесных потолков. Также имеют форму буквы «C», но отличаются меньшей толщиной стенки и большей гибкостью, что облегчает их установку на потолок |
|
Направляющие профили (ПН) UW |
Служат основанием для установки других типов профилей. Обычно монтируются горизонтально и обеспечивают стабильность всей конструкции |
|
Арочные профили (ПА) CD |
Специальные профили, предназначенные для создания криволинейных поверхностей, таких как арки и сложные декоративные элементы. Они обладают способностью сгибаться без потери прочности |
|
Маячковые профили (ПМ) |
Используются для выравнивания штукатурного слоя на стенах и потолках. Их устанавливают вертикально или горизонтально вдоль поверхности, создавая ровную плоскость для нанесения штукатурки |
|
Угловые профили (ПУ) |
Предназначены для защиты внешних углов гипсокартонных конструкций от механических повреждений. Они помогают сформировать аккуратные углы и облегчают процесс финишной отделки |
|
Усиленные профили (ПУ) UA |
Эти профили имеют увеличенную толщину стенок и дополнительные ребра жёсткости, что делает их идеальными для использования в местах, требующих повышенной нагрузки, например в дверных проёмах, при создании тяжёлых конструкций, в местах навешивания шкафчиков и др. |
Материалы, используемые для изготовления профилей
Профили обычно изготавливаются из оцинкованной стали, которая обладает высокой коррозионной стойкостью и механической прочностью. Этот материал обеспечивает долговечность и надёжность каркасов, особенно в условиях повышенной влажности.
Применение профилей
Профильная система позволяет быстро и легко монтировать гипсокартонные конструкции. Это особенно важно при ремонте или строительстве, когда нужно сократить сроки выполнения работ. С помощью профилей можно создавать различные конструкции – стены, перегородки, потолки, арки, ниши и даже сложные дизайнерские элементы. Это делает их незаменимыми в современном строительстве и отделке помещений.
Внутри каркасной системы удобно прокладывать электрические провода и кабели, трубы водоснабжения и отопления, вентиляционные каналы. Это позволяет избежать штробления стен и других трудоёмких операций.
Где и какие профили применяются
Перегородки
Для возведения межкомнатных перегородок чаще всего используют стеновые профили ПС и направляющие профили ПН. Такие конструкции позволяют быстро и легко разделить пространство на отдельные зоны.
Подвесные потолки
Потолочные профили ПП применяются для создания подвесных потолков различной сложности. Они обеспечивают ровную поверхность и возможность скрытого размещения коммуникаций.
Ароконструкции
Арочные профили незаменимы при создании сложных дизайнерских решений, включая арки, купола и другие криволинейные элементы.
Декоративные элементы
С помощью профилей можно создавать различные декоративные элементы, такие как ниши, полки и другие архитектурные детали, придавая интерьеру уникальный вид.
Требования к качеству профилей
Условия качества металлического профиля для ГКЛ (есть аналоги из ПВХ) обусловлены несколькими важными факторами, которые влияют на надёжность, долговечность и эстетику конечной конструкции. Среди них:
Прочность
Профили должны обладать достаточной прочностью, чтобы выдерживать вес гипсокартонных листов и возможные механические нагрузки. Это важно для обеспечения безопасности и долговечности конструкции.
Геометрическая точность
Точность размеров и форм профилей имеет критическое значение для качественного монтажа гипсокартонных конструкций. Любые отклонения могут привести к неровностям и проблемам при установке листов.
Устойчивость к коррозии
Поскольку профили часто подвергаются воздействию влаги, они должны быть защищены от коррозии. Оцинкованная сталь является оптимальным материалом, обеспечивающим длительный срок службы профилей даже в неблагоприятных условиях.
2. Оборудование для производства профилей
Производство металлических профилей для гипсокартона требует использования специализированного оборудования, которое обеспечивает высокую производительность и точное соблюдение стандартов качества. Рассмотрим основные виды станков и компоненты производственных линий.
Виды оборудования
Для изготовления разных типов профилей используются специализированные производственные линии:
- Линии для производства стеновых профилей. Предназначены для выпуска традиционных швеллеров, используемых для сборки каркасов стен и перегородок.
- Линии для потолочных профилей. Комплекс оборудования для изготовления профилей, применяемые в конструкциях подвесных потолков.
- Линии для производства арочных профилей. Такие линии позволяют изготавливать гнутые профили, необходимые для создания арок и сложных архитектурных форм.
Современное оборудование обеспечивает высокий уровень автоматизации, стабильности и качества выпускаемой продукции. Геометрическая точность от партии к партии делает инновационные станки незаменимыми инструментами в промышленной индустрии.
Компоненты линии производства
Каждая линия для изготовления металлических профилей представляет собой комплекс разного вида оборудования, работающего под общим управлением.
Таблица 2. Ключевые компоненты профилегибочной линии
|
Разматыватель рулонов |
Этот узел осуществляет подачу стальной ленты из катушки-штрипса в линию производства |
|
Прокатный стан |
На этом оборудовании происходит формирование профиля путём последовательного проката через ряд валков |
|
Профилегибочный станок |
Станок придаёт профилю окончательную форму, сгибая его по заданному шаблону |
|
Гильотинный нож |
Используется для резки готового профиля на нужные длины |
|
Система управления |
Промышленный контроллер отвечает за этапы производственного процесса, обеспечивая синхронную работу всех узлов и компонентов линии |
Модель: SIHUA SHM-QC (SHM-QCH). Производитель: SIHUA DRYWALL PROFILE STUD AND TRACK ROLL FORMING MACHINE (Китай)
Автоматизация процесса
Без автоматизации процессов сегодня сложно представить успешное функционирование любого предприятия, стремящегося оставаться конкурентоспособным и эффективным в условиях современной экономики. Роботизированные системы способны выполнять задачи быстрее и точнее, чем люди. Это увеличивает объём производства и сокращает время выполнения задач. Машины могут трудиться круглосуточно без перерывов, что позволяет предприятиям работать в режиме 24/7, если того требует «горящий» план.
Автоматизация уменьшает потребность в рабочей силе, что ведёт к снижению затрат на оплату труда. Сокращается число ошибок и количество брака, что также способствует экономии средств. Тем самым обеспечивается:
- стабильное качество продукции,
- минимальное влияние человеческого фактора,
- общая эффективность работы.
Современные системы мониторинга и управления позволяют оперативно реагировать на любые нештатные ситуации. Собирают данные о процессе производства, что позволяет проводить глубокий анализ и улучшать процессы. Гибкая настройка оборудования и программных комплексов даёт возможность адаптироваться к новым условиям и рынкам.
Предприятия, использующие автоматизацию, имеют преимущество перед конкурентами, поскольку могут предложить продукцию лучшего качества по более низкой цене.
Производительность оборудования
При организации производства профилей для гипсокартона учёт производительности оборудования имеет важное значение. Вы сможете планировать объёмы выпускаемых партий, количество изделий за определённый период времени (смену, день, месяц). Это позволит оперативно реагировать на потребности рынка и своевременно удовлетворять спрос.
Высокопроизводительные линии способны снизить себестоимость единицы продукции за счёт уменьшения удельных затрат на материалы, энергию и трудозатраты. Эффективная эксплуатация предотвращает простои и перерасход ресурсов.
Анализ производительности помогает оценить экономическую эффективность производства. Если оборудование работает медленно или неэффективно, это может негативно сказаться на прибыли компании и оценке рентабельности.
Чёткое понимание возможностей своего оборудования помогает выстраивать эффективные отношения с поставщиками и клиентами. Это касается своевременных поставок сырья и выполнения заказов.
Испытания линии
Технология производства
Серийный выпуск металлического профиля для гипсокартона включает несколько ключевых этапов, каждый из которых важен для обеспечения высокого качества готового изделия. Не особо вдаваясь в подробности, можно назвать 3 главные операции этой пошаговой технологии:
1. Подготовка сырья
На начальной стадии проводится проверка исходного материала – рулонной оцинкованной стали. Её качество должно соответствовать установленным стандартам, таким как толщина цинкового покрытия, прочность и устойчивость к коррозии. Сырьё проходит визуальный осмотр на наличие дефектов, а также лабораторные испытания на соответствие физико-механическим характеристикам.
2. Формовка и резка
После проверки сырья катушку-штрипс размещают в разматывателе. Ленту заправляют в приёмное устройство с втягивающим механизмом прокатного стана. Далее материал проходит через выравнивающее устройство и попадает в зону формования. Здесь лента превращается в профиль заданного типа с помощью клетей с роликами. На выходе из зоны формования профиль отрезается гильотинным ножом по заданной длине.
3. Упаковка и хранение
Перед упаковкой готовые профили проходят финальную инспекцию на предмет соответствия всем требованиям качества. Упаковочные материалы должны обеспечивать защиту изделий от механических повреждений и воздействия окружающей среды во время транспортировки и хранения. Контролируются условия складирования и сроки годности продукции.
Схема рабочих узлов линии
Качество продукции
Процесс изготовления профилей требует строгого надзора за стандартами качества на всех этапах: от выбора сырья до упаковки готовой продукции. Соблюдение производственных норм и правил является неотъемлемой частью выпуска продукции.
Регулярный контроль параметров и проверка геометрии профилей гарантируют высокое качество готовых изделий. Для выявления геометрических дефектов применяются специальные измерительные приборы и системы, обеспечивающие точность проверки.
Таблица 3. Основные признаки брака
|
Отклонения в толщине металла |
Несоответствие требуемым стандартам толщины профиля негативно сказывается на его прочности и способности выдерживать вертикальные нагрузки. Производителям рекомендуется внимательно проверять толщину швеллеров, чтобы она соответствовала нормативам ГОСТ |
|
Плохое качество внешнего покрытия |
Неровная оцинковка с наплывами и дефектами может стать причиной появления коррозии на металле со временем |
|
Наличие коррозии |
Есть вероятность, что подёрнутый ржавчиной профиль подвергнется дальнейшему ржавлению, что существенно снизит его прочностные характеристики и уменьшит срок службы |
|
Искривления профиля |
Если швеллер имеет неровности или изгиб по длине, велика вероятность, что крепёжная система также окажется кривой, что затруднит монтаж конструкции |
Прогнозы развития рынка оборудования для производства профилей
Рынок оборудования для производства профилей продолжает развиваться благодаря росту спроса на строительные материалы и продукцию машиностроения. Основные тенденции включают внедрение автоматизированных систем управления производством с целью повышения продуктивности на фоне снижения затрат на рабочую силу.
В условиях роста цен на энергоносители производители оборудования стремятся создавать более энергоэффективные решения, снижающие потребление электроэнергии. Новаторские технологии, инновационные материалы и современные инструменты, такие как лазерная резка и аддитивные методы производства, открывают новые возможности для улучшения качества и разнообразия выпускаемой продукции.
Рекомендации по выбору оборудования
Поиск и покупка оборудования на рынке – это ответственный шаг, который влияет на эффективность, надёжность и рентабельность любого бизнеса. Каждый предприниматель рассчитывает на продолжительную работу станков без частых поломок и необходимости ремонта. Это снижает риск незапланированных простоев и связанных с ними финансовых потерь.
Правильно подобранное оборудование обеспечивает высокую производительность и качество конечного продукта. Это позволяет выполнять заказы вовремя и удовлетворять потребности клиентов, что положительно сказывается на репутации компании.
Аспекты выбора:
- Производительность. Оценивайте объёмы продукции, которую планируете выпускать. Оборудование должно соответствовать вашим потребностям по количеству производимых изделий за единицу времени.
- Качество продукции. Убедитесь, что оборудование способно обеспечить требуемое качество выпускаемых профилей. Обратите внимание на точность работы станков и их возможности по настройке параметров обработки материалов.
- Универсальность. Если вы планируете производить различные виды профилей, выбирайте линию, которая может быть легко перенастроена под разные задачи. Это позволит вам расширить ассортимент продукции без значительных дополнительных затрат.
- Надёжность и долговечность. Износостойкость узлов и агрегатов играет важную роль в долгосрочной перспективе. Выбирайте модели с длительным сроком службы от проверенных производителей, которые имеют хорошие отзывы.
- Стоимость эксплуатации. Помимо первоначальной стоимости оборудования, учитывайте затраты на его эксплуатацию: энергопотребление, необходимость в обслуживании, стоимость запасных частей и расходных материалов.
Про сервис и обслуживание
Покупка оборудования у компании, которая предоставляет качественный сервис и гарантийное покрытие, имеет множество преимуществ. Вот почему не надо спешить, а внимательно и скрупулёзно изучать продавца.
Гарантийное обслуживание
Важно выбирать оборудование, которое сопровождается качественной гарантией от производителя. Уточните условия гарантии, включая сроки её действия и перечень случаев, покрываемых гарантийным обслуживанием.
Запасные части и расходные материалы
Убедитесь, что у вас будет возможность быстро получить необходимые запчасти и расходные материалы. Устойчивый контакт с надёжным поставщиком ключевых компонентов поможет избежать простоев в производстве.
Периодичность технического обслуживания
Регулярное ТО является залогом долгой и бесперебойной работы оборудования. Следуйте рекомендациям производителя относительно периодичности проведения техобслуживания и соблюдайте график профилактических работ.
Заключение
Профили играют ключевую роль в обеспечении прочности и долговечности строительных конструкций. Использование некачественных материалов может привести к серьёзным проблемам, таким как деформации, трещины и даже обрушения. Высококачественные, наоборот, обеспечивают надёжность и безопасность внутри зданий, а также способствуют снижению затрат на эксплуатацию и ремонт.
При выборе оборудования для производства профилей учитывайте такие факторы, как производительность, качество и долговечность узлов/агрегатов, универсальность, стоимость эксплуатации и наличие качественного сервиса.
Сотрудничайте с компаниями, которые предоставляют гарантию и техническое обслуживание, чтобы минимизировать риски и обеспечить бесперебойную работу оборудования.
